ГУ-58А

Взаимозаменяемость: ГУ-58Б.




Мощные генераторные триоды для генерирования высокочастотных колебаний до 300 МГц, в промышленных генераторах для высокочастотного нагрева.

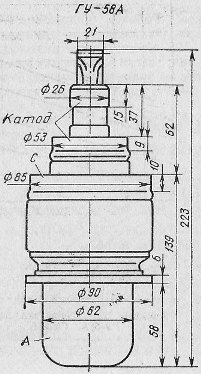

Оформление — металлостеклянное. Рабочее положение — вертикальное, стеклянным баллоном вверх. Охлаждение — принудительное: анода — водяное не менее 10 л/мин; ножки — воздушное не менее 50 м3/ч; баллона — воздушное не менее 30 м3/ч; Масса: 17 кг.
Основные данные
при Uн=6 В; Ua=2 кВ; Ia=1А
Ток накала ............. <64 А
Ток анода (при Ua = 400 В; Uc = 150 В) ........ >2,9 А
Ток анода (при UС1 = 0) ........ >1 А
Напряжение сетки запирающее (при Ua = 3 кВ; Iк = 0,1 А) ............ <-130 В
Крутизна характеристики ........ >22 мА/В
Коэффициент усиления ......... >33
Выходная мощность .......... >2,5 кВт
Междуэлектродные емкости:
сетка—катод ........... <40 пф
анод—катод ........... <0,1 пф
сетка—анод ........... <20 пф
Наработка ............. >1000 ч
Предельные эксплуатационные данные
Ток накала пусковой ......... 140 А
Напряжение накала .......... 5,7—6,3 В
Напряжение анода (на частоте 155 МГц) ........... 4,ЗкВ
Мощность, рассеиваемая анодом ГУ-58А ........... 4,5 кВт
Мощность, рассеиваемая анодом ГУ-58Б .............. 4 кВт
Мощность, рассеиваемая сеткой ...... 200 Вт
Рабочая частота ........... 300 МГц
Температура стекла и мест спая металла со стеклом ..... 150°С
