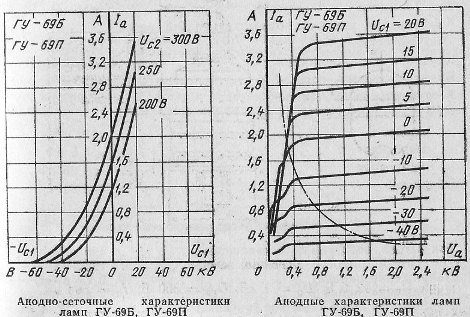

ГУ-69П


Взаимозаменяемость: ГУ-69Б




Генераторные тетроды для усиления однополосных сигналов на частотах до 60 МГц.
Оформление — металлокерамическое, с кольцевым выводом экранной сетки. Охлаждение — испарительное. Масса: 390 г.
Основные данные
при Uн = 12,6 В; Ua = I кВ; Uc2 = 300 В; Ia - 600 мА
Ток накала ............. 3,55±0,35мA
Напряжение 1-й сетки ........ —29±9 В
Ток анода (при Ua = 450 В; Uc = 0) ....... > 1,5 А
Ток 2-й сетки ............ < 30 мА
Крутизна характеристики ........ 31±6 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки ......... 5,5±1,5
Время готовности .......... < 3 мин
Колебательная мощность в режиме класса АВ (при Ua = 2 кВ; Ic2 = 50 мА) ..... > 550 Вт
Междуэлектродные емкости:
входная ........ 50±7 пФ
выходная ............ < 14 пФ
проходная ............ < 0,07 пФ
Наработка ............. > 1000ч
Предельные эксплуатационные данные
Ток катода, постоянная составляющая .... 600 мА
Напряжение накала .......... 11,4—13,8В
Напряжение анода ......... 2 КБ
Напряжение анода запертой лампы .... 2,5 кВ
Напряжение анода запертой лампы (пиковое значение) ............. 3,5 кВ
Напряжение 2-й сетки ......... 300 В
Напряжение 1-й сетки ....... -150 В
Мощность, рассеиваемая анодом ..... 600 Вт
Мощность, рассеиваемая 2-й сеткой ............ 15 Вт
Мощность, рассеиваемая 1-й сеткой ..... 2 Вт
Рабочая частота ........... 60 МГц
Температура баллона в наиболее горячей точке ..... 200°С
