ГУ50
Взаимозаменяемость:
Зарубежный аналог: LS50, RL40A



Общие данные
Пентод ГУ-50 предназначен для усиления мощности и генерирования колебаний высокой частоты. Применяется в передающих устройствах, в усилителях низкой частоты для усиления мощности и в телевизионных приемниках в каскадах строчной развертки.

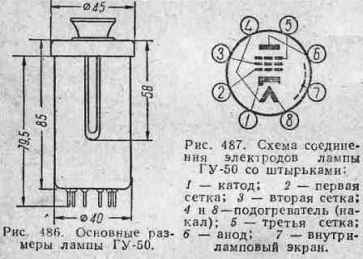

Катод оксидный косвенного накала. Работает в вертикальном положении выводами вниз. Выпускается в стеклянном бесцокольном оформлении. Срок службы не менее 100 час. Выводы электродов штырьковые. Штырьков 8. Первый штырек расположен против стеклянного выступа на баллоне.
Междуэлектродные емкости
, пф
Входная 14 ± 1. Выходная 9,15 ± 1,15. Проходная не более 0,1.

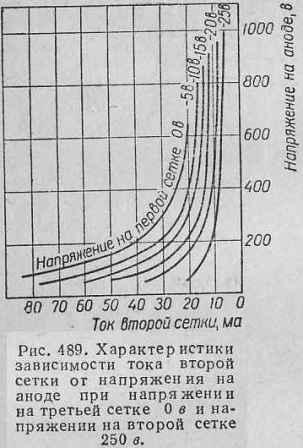

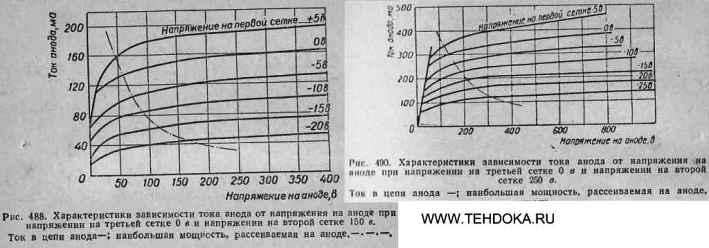

Номинальные электрические данные

Напряжение накала, в ......... 12,6
Напряжение на аноде, в .......... 800
Напряжение на второй сетке, в ........ 250
Напряжение смещения на первой сетке, в ........... -40 ± 10
Ток накала, ма ............ 765 ± 65
Крутизна характеристики при токе анода 50 ма, ма/в ............ 4 ± 1
Выходная мощность*, вт ......... 60
Выходная мощность при напряжении накала 10,8 в*, вт .......... не менее 52
Предельно допустимые электрические величины
Наибольшее напряжение накала, в ........ 14,5
Наименьшее напряжение накала, в ........ 10,8
Наибольшее напряжение на аноде на частоте 46,1 Мгц, в ........ 1000
Наибольшее напряжение на аноде на частоте 66,6 Мгц, в ........... 800
Наибольшее напряжение на аноде на частоте 87,5 Мгц, в ........... 700
Наибольшее напряжение на аноде на частоте 120 Мгц, в ........... 600
Наибольшее пиковое напряжение на аноде, в .......... 3000
Наибольшее напряжение на второй сетке, в ..... 250
Наибольшая мощность, длительно рассеиваемая на аноде, вт ................. 40
Наибольшая мощность, рассеиваемая на аноде при перегрузке в течение 1 мин., вт ......... 50
Наибольшая мощность, рассеиваемая на второй сетке, вт ......... 5
Наибольшая мощность, рассеиваемая на первой сетке, вт ......... 1
Наибольшее постоянное напряжение между катодом и подогревателем, в ............. 200
Наибольший ток утечки между катодом и подогревателем, мка .......... 100
Наибольший ток в цепи катода, ма ........ 230
Наибольшее сопротивление в цепи катод-подогреватель, ком ................. 5
Рекомендуемый режим эксплуатации в телеграфном режиме

Напряжение на аноде, в ...........1000
Напряжение на третьей сетке, в ......... 0
Напряжение на второй сетке, в ........ 300
Напряжение смещения на первой сетке, в ...... -80
Амплитуда напряжения возбуждения, в ...... 100
Ток в цепи анода, ма ............. 120
Ток в цепи второй сетки, ма .......... 10
Крутизна характеристики, ма/в ......... 5
Полезная колебательная мощность, вт ....... 50
Допустимая мощность, рассеиваемая на аноде, вт ... 40
Коэффициент усиления в триодной части: катод - первая сетка - вторая сетка ......... 5
Эквивалентное сопротивление контура, ом ..... 4750
Предельная допустимая частота колебаний, Мгц ......... 60
* В режиме усиления мощности: ток в цепи анода 150 ма, напряжение смещения на первой сетке -100 в, ток в цепи первой сетки 8 ма, амплитуда напряжения возбуждения 135 в, рабочая частота 66,6 Мгц.
