СГ2С




Общие данные
Стабилитрон СГ2С предназначен для стабилизации постоянного напряжения. Применяется в измерительной и специальной аппаратуре. Катод холодный. Баллон наполнен аргононеоновой смесью. Работает в любом положении. Выпускается в стеклянном оформлении.
Срок службы не менее 500 час.

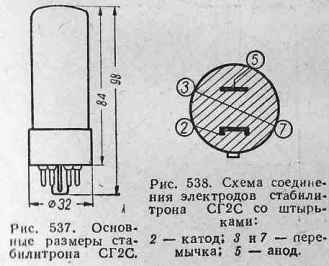

Цоколь октальный с ключом. Штырьков 4.
Номинальные электрические данные
Напряжение стабилизации, в .... 70-81
Напряжение зажигания, в ..... не более 105
Ток, проходящий через стабилитрон, ма ......... 5- 40
Напряжение стабилизации (падение напряжения на стабилитроне) при токе, проходящем через стабилитрон, от 5 до 30 ма, в ........ 74,5 ± 4,5
Напряжение стабилизации при токе, проходящем через стабилитрон, от 5 до 40 ма, в .......... 75,5 ± 5,5
Предельно допустимые электрические величины
Наибольшее изменение напряжения стабилизации при изменении тока от 5 до 30 ма, в ......... 4,5
Наибольшее изменение напряжения стабилизации при изменении тока от 5 до 40 ма, в ........ 6,0
Наибольший ток, проходящий через стабилитрон, ма ..... 40
Наименьший ток, проходящий через стабилитрон, ма ..... 5
