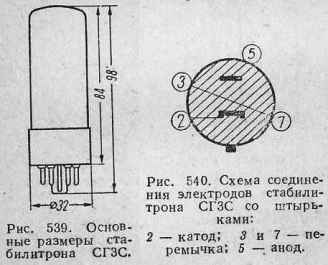

СГ3С




Общие данные
Стабилитрон СГЗС предназначен для стабилизации постоянного напряжения. Применяется в измерительной и специальной аппаратуре. Рекомендуется применять в супергетеродинных приемниках для стабилизации напряжения экранных сеток и анодных цепей гетеродинов. Катод холодный. Баллон наполнен аргононеоногелиевой смесью. Работает в любом положении. Выпускается в стеклянном оформлении.
Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 4.
Номинальные электрические данные
Напряжение стабилизации, в ..... 105 - 112
Напряжение зажигания, в ...... не более 127
Ток, проходящий через стабилизатор, ма ..... 5 - 40
Напряжение стабилизации падение напряжения на стабилитроне) при изменении тока от 5 до 30 ма, в .... 108 ± 3
Напряжение стабилизации при изменении тока от 5 до 40 ма, в ...... 108,5 ± 3,5
Балластное сопротивление в цепи стабилитрона, ом .......... 2500
Предельно допустимые электрические величины
Наибольшее изменение напряжения стабилизации при изменении тока от 5 до 30 ма, в .......... 2
Наибольшее изменение напряжения стабилизации при изменении тока от 5 до 40 ма, в .......... 3,5
Наибольший ток, проходящий через стабилитрон, ма ........ 40
Наименьший ток, проходящий через стабилитрон, ма ........ 5
Стабилитрон СГЗС может быть заменен аналогичным пальчиковым стабилитроном СГ2П. При этом необходимо заменить ламповую панельку.
