ЛИНЕЙНЫЕ СТАБИЛИЗАТОРЫ НА ИНТЕГРАЛЬНЫХ СХЕМАХ

Регулируемый трехвыводный стабилизатор
Выходное напряжение вычисляется по формуле Vrcf [1 + (Rl / R2)). Схема может использоваться с интегральными стабилизаторами LM117 и LM317 при условии, что R1 - 240 Ом. За счет шунтирования резистора R2 конденсатором емкостью 0,01 мкФ можно уменьшить пульсации.


Трехвыводный стабилизатор, управляемый TL430/1
Обе микросхемы включены последовательно и стабилизируют выходное напряжение. Значения в скобках приведены в качестве примера.
Трехвыводный стабилизатор, управляемый TL430/1

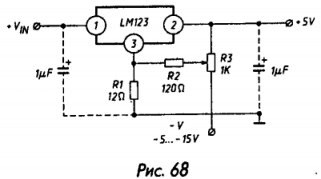

Прецизионный стабилизатор напряжения 5 В
В примере показан стабилизатор 5 В, 3 А на LM123. Необходим дополнительный стабилизатор отрицательного напряжения.
Прецизионный стабилизатор напряжения 5 В

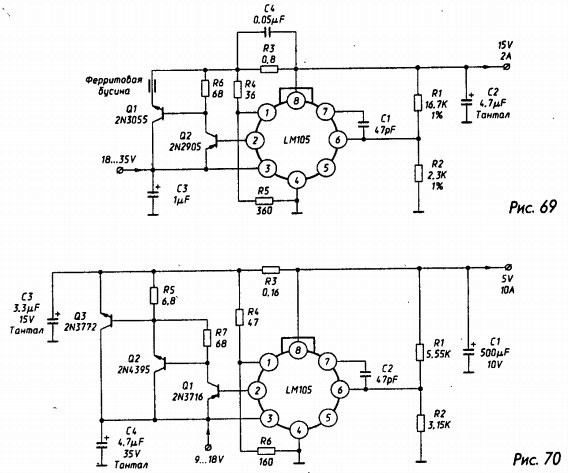

Защита по току 2 и 10 А для LM105
Порог ограничения определяется сопротивлением резистора R3, падение напряжения на нем воздействует на вывод 1 стабилизатора. Ток при коротком замыкании составляет приблизительно 25% от номинального выходного.
Защита по току 2 и 10 А для LM105




Регулируемый стабилизатор 0-10 В / 3 А на LM123
Нет необходимости стабилизировать дополнительное отрицательное напряжение. При делении его величины на 12 мА получают сопротивление резистора R6. Конденсатор С1 емкостью 2 мкФ снижает остаточные пульсации.
Регулируемый стабилизатор 0-10 В / 3 А на LM123

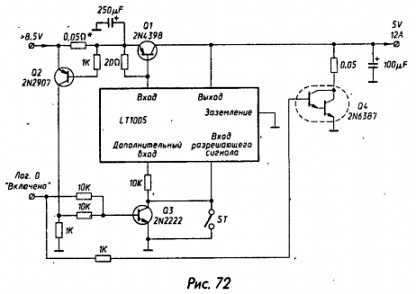

Стабилизатор напряжения 5 В / 12 А на LT1005
Регулирующий транзистор Q1 должен устанавливаться на радиатор. Транзистор Q2 ограничивает ток, воздействуя на управляющий вход стабилизатора LT1005 через транзистор Q3, который запитан от дополнительного выхода LT1005. При необходимости может использоваться транзистор Q4, обеспечивающий быстрый разряд выходного конденсатора после снятия разрешающего сигнала.
Стабилизатор напряжения 5 В / 12 А на LT1005

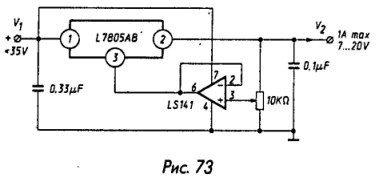

Стабилизаторы напряжения типа L78XX
Стабилизаторы типа L78XX выпускаются в корпусах ТО 3 или ТО 220 на напряжения 5,6,8,12,15,18 и 24 В. Их максимальный выходной ток равен 1 А. Разность напряжений V1 - V2 должна составлять минимум 2 В. Для приведенной выше схемы наименьшее значение выходного напряжения должно быть на 2 В выше рабочего напряжения используемого стабилизатора.
Стабилизаторы напряжения типа L78XX

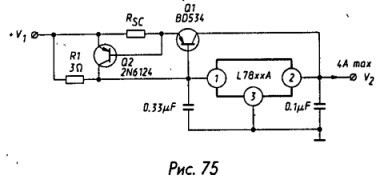

Проходной pnp-транзистор для стабилизаторов серии L78XXA
Для всех микросхем данной серии (в диапазоне 5-24 В) подключение транзистора BD534 позволяет достичь максимального тока в 4 А. Защита от короткого замыкания обеспечивается резистором Rsc и транзистором Q2.
Проходной pnp-транзистор для стабилизаторов серии L78XXA

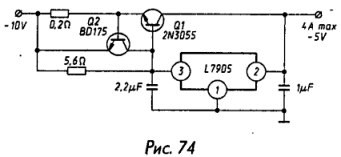

Стабилизатор напряжения -5 В / 4 А на L7905
Фиксированные стабилизаторы типа L79XXS выпускаются на 5, 5,2,8,12,15,18,20,22 и 24 В, 1,5 А. Их входное напряжение должно быть по крайней мере на 3 В выше, чем выходное. Стабилизация по нагрузке меньше 2% при Iо, меняющемся в диапазоне от 5 мА до 1,5 А или во всем диапазоне входных напряжений (максимум 35 В). Подключение транзистора Q1 позволяет получить на выходе максимальный ток 4 А. Транзистор Q2 обеспечивает защиту по току.
Стабилизатор напряжения -5 В / 4 А на L7905

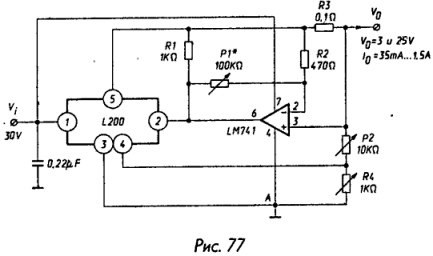

Стабилизатор напряжения/тока 25 В / 1,5 А на L200
Регулятор на переменном резисторе R1 можно применять для ограничения выходного тока. Кроме того, он позволяет использовать данную схему в качестве источника стабильного тока с ограничением максимального напряжения на нагрузке за счет переменного резистора R2.
Стабилизатор напряжения/тока 25 В / 1,5 А на L200

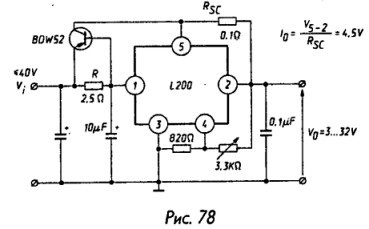

Подключение мощного pnp-транзистора к L200
Защита путем ограничения тока срабатывает, как только падение напряжения на выходах резистора Rsc достигает 450 мВ (разброс составляет от 380 до 520 мВ).
Подключение мощного pnp-транзистора к L200

Проходной npn-транзистор для L200
При подключении к микросхеме L200 дополнительного прп-транзистора для ограничения тока требуется использовать дополнительный транзистор Q1. Ограничение начинается при падении напряжения на резисторе Rsс равном 0,7 В, то есть при Imax = 5 A, Rsс = 0,14Qm.
Проходной npn-транзистор для L200

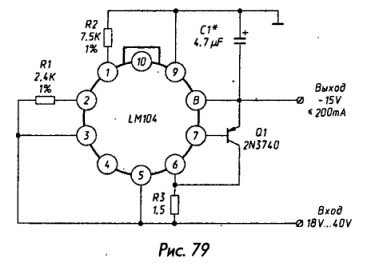

Стабилизатор отрицательного напряжения LM104
Подключение дополнительного транзистора позволяет увеличить выходной ток от 25 (при использовании одного стабилизатора LM104) до 200 мА, Выходное напряжение устанавливается из расчета 2 В на каждый килоом сопротивления R2. Пороговый уровень защиты от перегрузки (R3) составляет 0,3 В. Стабилизация по нагрузке лучше 0,05%, а стабилизация по входному напряжению составляет 0,2% при изменении на 20%.
Стабилизатор отрицательного напряжения LM104

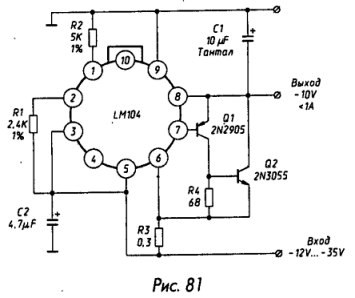

Стабилизатор напряжения -10 В на LM104
Подключение к схеме рпр- и npn-транзисторов позволяет получить максимальный выходной ток 1 А. Выходное напряжение устанавливается из расчета 2 В на каждый килоом резистора R2. Пороговый уровень защиты от перегрузки (R3) составляет 0,3 В.
Стабилизатор напряжения -10 В на LM104
