Сонар УЗ 205.01
устройство зарядное

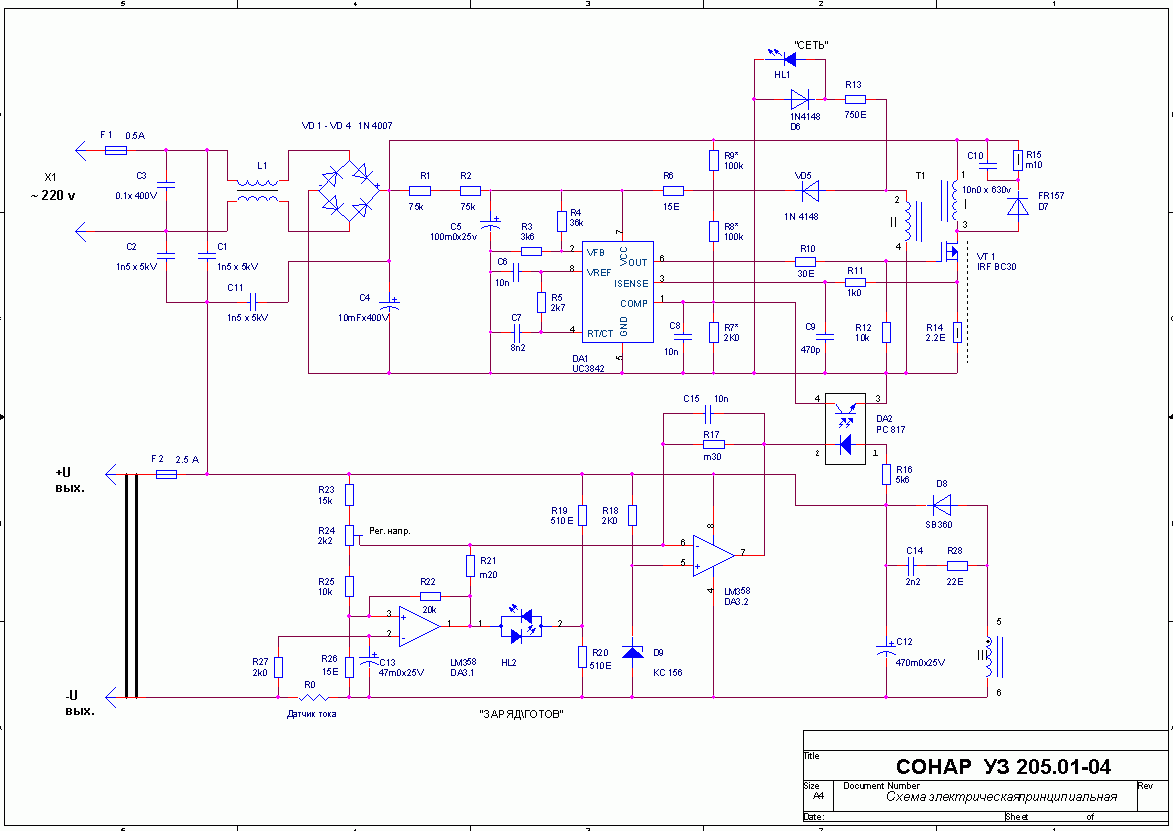

- Сонар УЗ 205.01, схема электрическая принципиальная УЗ 205.01-04.gif (61КБ)

схема электрическая принципиальная УЗ 205.04

- Сонар УЗ 205.01 - 205.04, паспорт.doc (75КБ)

Назначение и общие указания.
   Устройство зарядное СОНАР УЗ 205(далее - устройство) предназначено для заряда герметизированных свинцово-кислотных аккумуляторных батарей напряжением 12 вольт (или 6Вольт, в зависимости от модификации зарядного устройства), емкостью до 15 Ампер∙час. Устройство реализует оптимальную двухшаговую процедуру заряда, позволяющую заряжать батарею максимально быстро и без повреждения. Устройство обеспечивает оптимальный, для свинцово-кислотных аккумуляторов, режим хранения с компенсацией тока саморазряда. Устройство полностью автоматизировано, защищено от перегрузок по входным и выходным цепям, работает в широком диапазоне входных напряжений, без изменения выходных параметров. Благодаря этому может использоваться в случаях, требующих длительного хранения аккумуляторов в состоянии постоянной готовности, с периодической автоматической подзарядкой, например в системах бесперебойного электропитания.
   Устройство может эксплуатироваться в условиях умеренного климата в хорошо проветриваемых помещениях при температуре окружающего воздуха от минус 5°C до плюс 35°С и относительной влажности до 90% при температуре 20°С.
   Питание устройства осуществляется от сети переменного однофазного тока напряжением 180-245 Вольт частотой 50 Гц.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питающей сети:
    Номинальное ... 220 В
    Рабочее ... 180 – 245 В
Частота питающей сети ... 50±0.5 Гц.
Параметры режимов заряда и хранения:
Ресанта 500, паспорт
Устройство обеспечивает индикацию
- правильности подключения клемм к аккумулятору,
- работоспособности при подключении в сеть,
- режима заряда аккумулятора,
- режима хранения аккумуляторной батареи.
Габаритные размеры не более, мм ... 120 x 60 x40
Масса не более ... 160г
В процессе работы устройства допускается повышение температуры корпуса до ... 60°С.
