"ВОЛНА ИБП 48/0,2" и "ВОЛНА ИБП 48/0,5" -трансформаторные источники питания со стабилизированным ШИМ-преобразователем. Предназначены для обеспечения питания различных систем связи с рабочим напряжением 48-50 В.
"ВОЛНА-48/0,2" предназначена для использования в системах связи абонентского радиодоступа стандарта DECT (абонентский комплект аппаратуры DRA 1900 ERICSSON, SWING (производства Lucent Technologies) и аналогичных.
"ВОЛНА-48/0,5" может использоваться для питания телефонных станций, систем абонентского радиодоступа DECT и др. При отключении сети обеспечивает работу аппаратуры до 2,5 часов при установке в корпус АКБ емкостью 7 Ач. Предусмотрен тумблер отключения нагрузки при! проведении технического обслуживания оборудования. Время восстановления АКБ емкостью 7 Ач (в случае отключения приборов по разрядуАКБ)10-15 часов.
особенности:
Контроль АКБ
Защита от КЗ по входу и выходу (предохранители)
Переключение на резервный режим без "провала" напряжения
Защита от переплюсовки АКБ
технические данные:
технические характеристики
Волна 48/0,2
Волна 48/0,5
Напряжение питающей сети, В
187-242
187-242
Выходное напряжение, В
48,0
48,0
Номинальный ток нагрузки, А
0,2
0,5
Величина пульсаций выходного напряжения (от пика до пика) при номинальном токе нагрузки, мВ, не более
50
50
Максимальная мощность, потребляемая от сети переменного тока, ВА, не более
40
60
Рекомендуемая емкость аккумулятора, А*ч
2
7-12
Габаритные размеры, мм
216x195x85
225x225x115
Масса (без аккумулятора), кг, не более
2,3
3,5

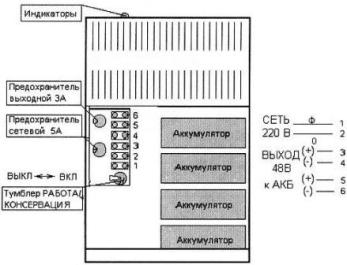

подключение:
