Волна ИПБ 60 (СКАТ - 6000)
60В/2,7А. Применяется для комплектов стационарной аппаратуры "ФОБОС", ее аналогов и мини-АТС.
назначение:
Предназначен для бесперебойного питания аппаратуры с номинальным питающим напряжением 60В (например, комплектов стационарной аппаратуры "Фобос" или мини-АТС).
При наличии напряжения в электрической сети питает нагрузку стабилизированным напряжением постоянного тока, очищенным от импульсных помех и пульсаций, а также поддерживает подключенные к нему аккумуляторные батареи в заряженном состоянии.
Устойчив к скачкам и провалам напряжения в электрической сети.
Стабилизатор источника выполнен по линейной схеме. В случае исчезновения напряжения в сети, нагрузка питается от АКБ.
В режиме резерва источник обеспечивает поддержку работы нагрузки до 6 часов, благодаря установленным в корпус источника пяти последовательно соединенным АКБ емкостью 17 Ач.
Оснащен системой звукового предупреждения о скором разряде АКБ и отключеннии нагрузки.
особенности:
Контроль заряда аккумуляторной батареи
Отключение нагрузки при глубоком разряде АКБ
Защита (предохранитель) от перегрузки по току на выходе
технические данные:
технические характеристики
Волна 60
Напряжение питающей сети, В
187-242
Выходное напряжение при наличии сетевого напряжения, В
66-70
Выходное напряжение в режиме РЕЗЕРВ, В
50-70
Номинальный ток нагрузки, А
2
Двойная амплитуда пульсаций, мВ, не более
30
Максимальный ток выхода при заряженной АКБ, А
2,7
Рекомендуемая емкость аккумулятора, А*ч
17
Количество АКБ, шт.(13,8В)
5
Габаритные размеры, мм
625x285x240
Масса, кг, не более
10

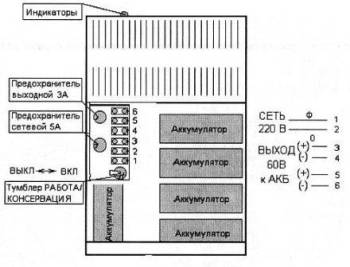

подключение:
