вернуться в раздел Схемы, описание, инструкции:Краснодарский край, 28.03.06г.

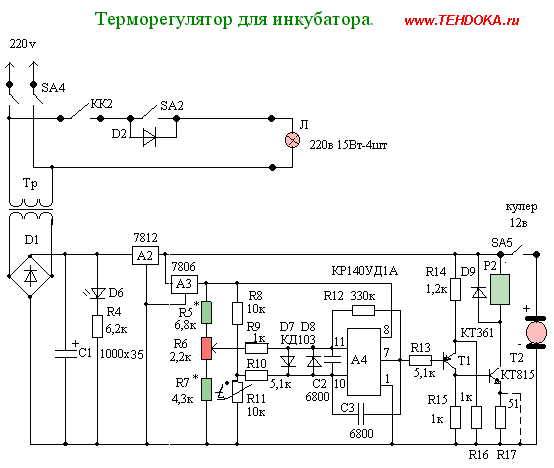

Упрощённая схема терморегулятора для инкубатора

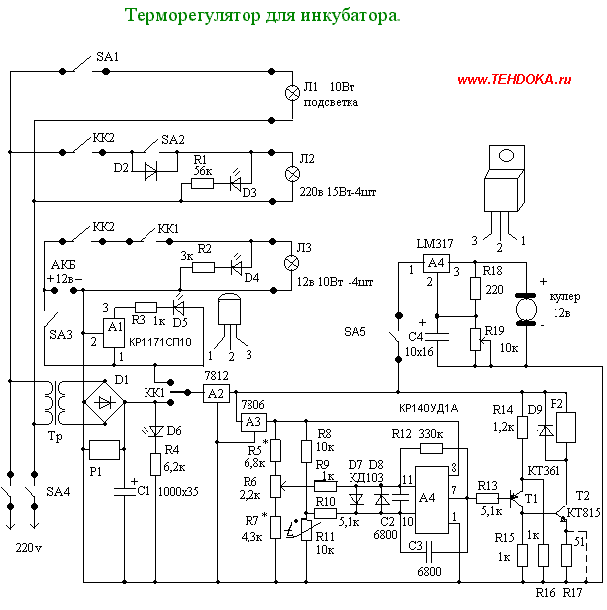

Мощность трансформатора зависит от применяемого типа реле Р1, Р2. С помощью R5, R7 выставляют диапазон регулировки температуры. К клемам АКБ +-12в подключают аккумулятор который является резервным источником питания, на м/сх А1 собран сигнализатор разряда АКБ. Когда загорается D5, АКБ необходимо поставить на зарядку. Для перемешивания воздуха и тем самым создания равномерной температуры в контейнере на А4 собран регулятор скорости вращения кулера (кулер-это вентилятор от компьютерного импульсного блока питания), его можно подключить на прямую не собирая схему регулятора. Количество лампочек Л2 выбирают из расчёта размеров инкубатора. SA2, D2 необходимо для понижения мощности Л2 при завышенном напряжении сети (более 220в), в целях предотвращения перегорания лампочек, это на ваше усмотрение, можете их и не применять. Схема терморегулятора поддерживает заданную температуру с отклонением не более +-0,5* градуса. Основные условия инкубации яиц отражены в нижеуказанной ссылке: Таблица учёта инкубации птицы.
|
