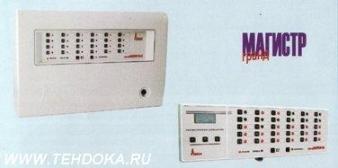

Прибор обеспечивает выполнение следующих функций:
- прием электрических сигналов от ШС со световой индикацией номера ШС, в котором произошло срабатывание
охранного или пожарного извещателя и включением соответствующих звуковых и световых оповещателей;
- контроль исправности пожарных ШС с автоматическим выявлением неисправности (обрыва или короткого замыкания),
а также включение соответствующей световой и звуковой сигнализации;
- ручное включение/выключение любого из ШС;
- передачу на ПЦН соответствующих сигналов:
реле "ОХРАНА" - о нарушении ШС;
реле "ПОЖАР" - о пожаре;
реле "НЕИСПРАВНОСТЬ" - о неисправности прибора (в т.ч. оповещателей и пожарных ШС), снятии
с охраны пожарных ШС или разряде аккумулятора при отключенном напряжении сети 220В.
- преимущественную регистрацию и передачу на ПЦН извещения о пожаре или тревоге по отношению к
другим сигналам;
- выдачу на внешнюю нагрузку напряжения 12В;
- тестирование работоспособности прибора (режим "ТЕСТ");
- блокировку управления с клавиатуры пожарных ШС ("БЛОКИРОВКА");
- контроль цепей выносных оповещателей на обрыв и короткое замыкание;
- автоматический переход на питание от встроенного аккумулятора при пропадании напряжения сети 220
В, а при наличии напряжения сети - обеспечение его заряда. Переход осуществляется с включением соответствующей
индикации и без выдачи ложных извещений во внешние цепи;
- сохранение всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при
восстановлении питания.
Выдаваемые извещения:
- на ПЦН1 (ПОЖАР): "Норма", "Пожар";
- на ПЦН2 (ОХРАНА): "Норма", "Тревога";
- на ПЦН3 (НЕИСПРАВНОСТЬ): "Норма", "Неисправность";
- на светодиод ПИТАНИЕ: "Сеть включена"; "Сеть выключена"; "Разряд";
- на светодиоды охранных ШС: "Снят с охраны", "Норма", "Тревога";
- на светодиоды пожарных ШС: "Снят с охраны", "Норма", "Внимание", "Пожар", "Неисправность";
- на светодиод "ОПОВЕЩ": "Норма", "Неисправность";
- на светодиод "БЛОКИРОВКА": "Включена", "Выключена"
- на внутренний звуковой сигнализатор: "Норма", "Внимание", "Пожар / Тревога", "Неисправность";
- на выносной звуковой оповещатель (сирену): "Норма", "Пожар", "Тревога";
- на выносной световой оповещатель: "Снят с охраны", "Норма", "Тревога";
- на световое табло "ВЫХОД": "Норма", "ПОЖАР", "ВЫХОД";
технические данные:
Питание прибора:
- от сети переменного тока частотой (50 ± 1) Гц, ................160…242 В
- от встроенного аккумулятора ................12В / 7А*ч
Максимальная мощность, потребляемая прибором (без учета внешней нагрузки по цепи 12 В
и выносных оповещателей) в дежурном режиме и режиме "ТРЕВОГА\ПОЖАР" от сети перемен-
ного тока, не более ................20 ВА
Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и
выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора и время
резервирования при пропадании сети:
ИСПОЛНЕНИЕ
Потребляемый ток, А
Время резервирования, ч
МАГИСТР 2
0,12
58
МАГИСТР 4
0,13
54
МАГИСТР 6
0,14
50
МАГИСТР 8
0,14
50
МАГИСТР 12
0,15
44
МАГИСТР 16
0,17
41
МАГИСТР 20
0,19
37
МАГИСТР 24
0,23
30
МАГИСТР 30
0,26
27
Время работы прибора при полной нагрузке и пропадании сети в режиме тревоги от резервного аккумулятора
не менее, ч..........5
Напряжение, выдаваемое прибором на внешнюю нагрузку.............. (12 ± 2) В
Суммарный ток внешней нагрузки прибора по цепи 12 В, (включая потребление устанавливаемых модулей)
не более ........... 0,75 А
Максимальный ток нагрузки выходов (транзисторных ключей) для подключения выносных
оповещателей (сирена, световой оповещатель, табло ВЫХОД) ...........1 А / 12 В
Примечания:
1) при превышении суммарного тока потребления световым оповещателем СО и табло ВЫХОД
более 750 мА следует применить дополнительный РИП (см. приложение);
2) транзисторные ключи имеют защиту от короткого замыкания и перегрузки.
Прибор обеспечивает автоматическое переключение на питание от внутреннего резервного
аккумулятора при пропадании напряжения сети и обратное переключение при восстановлении
сети переменного тока без выдачи ложных извещений. При этом питание от сети индицируется
непрерывным свечением соответствующего светодиода, питание от аккумулятора - его мигани-
ем, а разряд аккумулятора - коротким вспыхиванием этого же светодиода.
Напряжение разряда аккумулятора, при котором включается соответствующая индикация
(кратковременное вспыхивание светодиода ПИТАНИЕ, отключение выходных цепей и гашение
светодиодов), В ...............10,8
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме .................17 ± 1,5
- при разомкнутом состоянии ШС .................20 ± 3
Сопротивление утечки между проводами ШС, кОм, не менее:
- для охранного ШС ............20
- для пожарного ШС ............50
Сопротивление выносного резистора, кОм ..............7,5
Максимальное сопротивление ШС без учета сопротивления выносного элемента, Ом, не более ............220
Время реакции на нарушение шлейфа, мс .................300
В исполнении "охранный":
- Задержка взятия первого ШС под охрану по тактике "закрытая дверь".......................60 с
- Задержка включения выносного звукового оповещателя (сирены) при нарушении первого ШС ...................15 с
Длительность звучания внутреннего звукового сигнализатора и выносного звукового оповещателя в режимах
"Внимание", "Тревога\Пожар" и "Неисправность"........................... 5 мин
Примечание: если прибор находится в режиме "Внимание", "Тревога\Пожар" или "Неисправность" и поступила
информация о нарушении еще одного ШС, то отсчет длительности включения сигнализатора и оповещателя осуществляется
с этого момента (снова).
Шлейфы сигнализации прибора находятся под рабочим напряжением и автоматически
обесточиваются при включении канала, ШС которого на момент включения не соответствует состоянию дежурного режима,
на время 5 с. При этом токопотребляющие извещатели, включенные в цепь ШС, переходят из сработавшего состояния
в дежурный режим.
