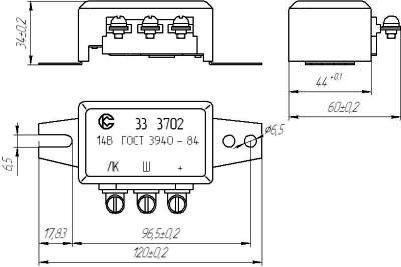

Регулятор напряжения 33.3702
Простой способ(не полный) проверки работоспособности регулятора

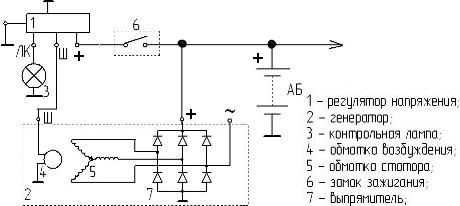

Схема подключения регулятора в электропроводке мотоцикла



Для проверки регулятора собираем схему, что изображена ниже


Лампочка Л1 (12В5Вт) используется в качестве нагрузки (вместо обмотки возбуждения), Л2 является индикатором зарядки.
С помощью регулируемого блока питания изменяем напряжение на клемме "+", начинаем с 10В, обе лампочки должны светиться, когда мы поднимем напряжение до 13,6 Л2 погаснет(заряд пошёл), увеличиваем напряжение дальше - достигнув 13,8...14,0 Л1 должна потухнуть и быть погасшей при дальнейшем увеличении напряжения до 15В, затем это напряжение мы начинаем уменьшать - Л1 должна загореться при достижении напряжения 14,2...14,3В.
При проверке допускается отклонение измеряемых величин не более 0,1-0,2В.
