Коммутатор 46.3734
ремонт, проверка работоспособности

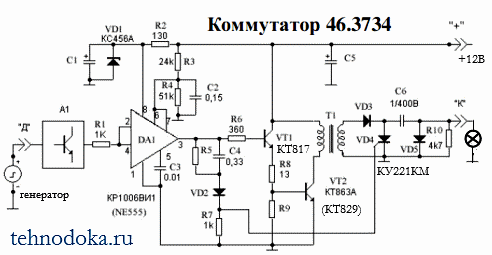

Для ремонта коммутатора необходимо будет собрать схему проверки работоспособности, она изображена ниже. На вход коммутатора ("Д") подключают генератор прямоугольных импульсов с амплитутой сигнала около 1 вольта и частотой 10-50Гц, а на выход ("К") подключают лампочку 24в 1Вт.



Если коммутатор исправен то при подаче на вход сигнала лампочка начнёт моргать, если мы будем изменять частоту генератора то лампочка тоже будет загороться с изменившейся частотой вспышек.

У коммутатора могут быть разные варианты блока А1
1) на транзисторах
2) на микросхеме КР119ТЛ1

Отсутствие вспышек лампочки означает что коммутатор не исправен, необходимо выполнить ремонт. Проверьте цепи прохождения сигнала от генератора до лампочки. Для этого лучше использовать осцилограф, с помощью него эфективнее и быстрее можно найти неисправность. Если такового нет то применяйте други способы ремонта.

Подключение и работа коммутатора на мотоцикле Урал.
