6П14П


Взаимозаменяемость: 6П15П, 6П18П
Зарубежный аналог: EL84, 6BQ5

Общие данные
Выходной лучевой тетрод предназначен для усиления мощности низкой частоты. Применяется в выходных однотактных и двухтактных схемах приемников и усилителей низкой частоты.
Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости,
пф
Входная, 11. Выходная 7. Проходная не более 0,2.
Номинальные электрические данные
Напряжение накала, в ....... 6,3
Напряжение на аноде, в ......... 250
Напряжение на второй сетке, в ....... 250
Сопротивление в цепи катода для автоматического смещения, ом ...... 120
Напряжение смещения на первой сетке, в ......... -6,5
Ток в цепи накала, a .......... 0,76
Ток в цепи анода, ма .......... 48
Ток в цепи второй сетки, ма ........ не более 7
Крутизна характеристики, ма/в ...... 11,3
Внутреннее сопротивление, ком ...... около 30
Коэффициент усиления в триодном включении ....... 20
Выходная мощность, вт ......... 5,1
Предельно допустимые электрические величины
Наибольшее напряжение накала, в ........ 6,9
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде, в ....... 300
Наибольшее напряжение на второй сетке, в ..... 250
Наибольшая мощность, рассеиваемая на аноде, вт ..... 12
Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 2
Наибольший ток в цепи катода, ма ........ 66
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100
Наибольшее сопротивление в цепи первой сетки, Мом 1

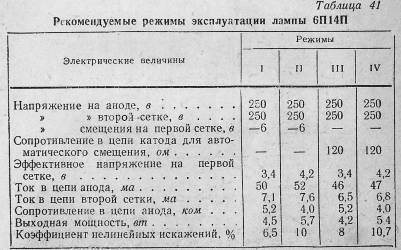

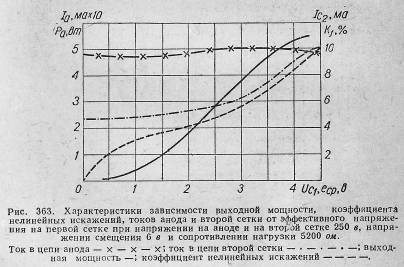

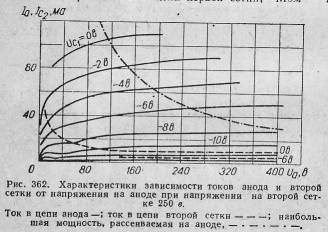

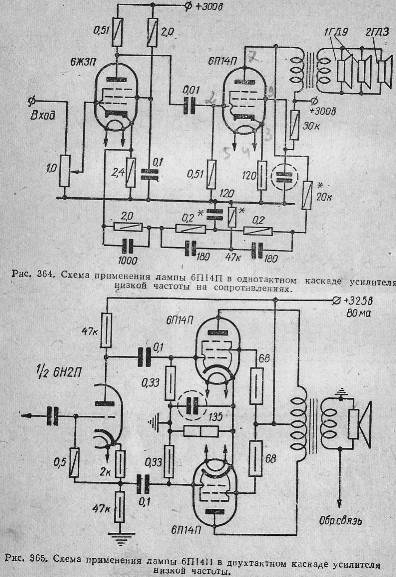

Применение лампы 6П14П в сочетании с лампой 6ЖЗП (рис. 364) дает хорошие результаты. Частотная характеристика в этом случае имеет пределы от 40 до 8000 гц с подъемами на частотах 70 и 7000 гц. Выходная мощность при напряжении на аноде 300в и на экранной сетке 275в имеет мощность порядка 5 вт.
Большое усиление схемы позволяет исключить из цепи катода шунтирующий конденсатор, чем дополнительно вводится отрицательная обратная связь по току. За счет малого падения напряжения на катодном сопротивлении лампы 6П14П (всего 6 в) это сопротивление можно применять мощностью 0,5 вт.
Выходной трансформатор (рис. 364) имеет следующие данные: обмотка I—2500 витков провода ПЭ 0,16 мм; обмотка II —41 виток провода ПШД 1,2 мм. Железо сечением 6,25 cm2.
Выходной трансформатор (рис. 365) имеет следующие данные: обмотка I — 150x2 витков провода ПЭ 0,16 мм; обмотка II — 140 витков провода ПЭ 0,7 мм для нагрузки в 16 ом. Железо сечением 6,25 см2.
Выходная мощность усилителя (рис. 365) при коэффициенте 1,5% равна 12 вт.
