6П18П


Взаимозаменяемость: 6П14П, 6П15П
Зарубежный аналог: EL82

Общие данные
Пентод 6П18П предназначен для усиления мощности в выходных каскадах низкой частоты супер гетеродинных вещательных приемников. Может применяться в качестве выходного каскада кадровой развертки телевизионных приемников.
Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 750 час. Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости,
пф
Входная 11,5. Выходная 6. Проходная 0,2.
Номинальные электрические данные

Напряжение накала, в ............ 6,3
Напряжение на аноде, в ........... 170
Напряжение на второй сетке, в ........ 170
Сопротивление в цепи катода для автоматического смещения, ом ....... 110
Ток накала, ма .............. 760
Ток в цепи анода, ма ............. 53
Ток в цепи второй сетки, ма .......... 8
Крутизна характеристики, ма/в ......... 11,0
Коэффициент усиления в триодном включении при напряжении смещения -6,7 в .......... 15

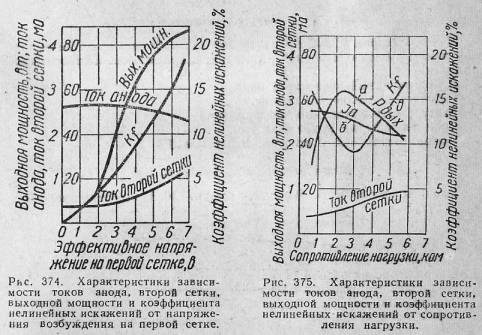

Выходная мощность, вт ........... 3
Коэффициент нелинейных искажений, % ...... 8

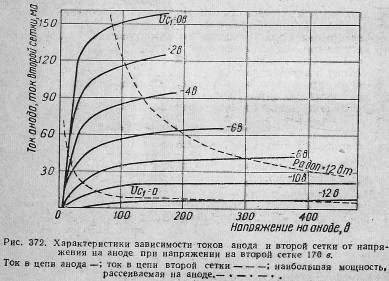

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ......... 5,7
Наибольшее напряжение на аноде, в ....... 250
Наибольшее напряжение на второй сетке, в ..... 250
Наибольшая амплитуда импульса положительного напряжения на аноде, в ..... 2500
Наибольшая амплитуда импульса отрицательного напряжения на аноде, в ...... 500
Наибольшая мощность, рассеиваемая на аноде, вт ...... 12
Наибольшая мощность, рассеиваемая на второй сетке, вт ......... 2,5
Наибольший ток в цепи катода, ма ........ 75
Наибольшее постоянное напряжение между катодом и подогревателем, в .... 100
Наибольший ток утечки между катодом и подогревателем, мка ......... 20
Наибольшее сопротивление в цепи первой сетки при фиксированном смещении, мОм ........ 0,5
Наибольшее сопротивление в цепи первой сетки при автоматическом смещении, мОм ........ 1,0

Пентод 6П18П, применяемый в качестве оконечного усилителя кадровой развертки, обеспечивает при напряжениях на аноде и второй сетке 200 - 220 в нормальный размер по вертикали для кинескопов 35ЛК2Б и 43ЛК2Б.
Пентод 6П18П, применяемый в оконечном каскаде мощности низкой частоты, может быть эффективно заменен лампой 6П14П. Возможна также замена лампами 6П1П и 6П6С.
