6П6С


Взаимозаменяемость: 6П3С



Общие данные
Лучевой тетрод 6П6С предназначен для усиления мощности низкой частоты. Применяется в выходных однотактных и двухтактных схемах приемников и усилителей низкой частоты. Может быть использован как задающий генератор и умножитель частоты, а также в высокочастотных генераторах для магнитофонов.
Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час. Цоколь октальный с ключом. Штырьков 6.
Междуэлектродные емкости, пф
Входная 9,5 ± 1,6. Выходная 9,5 ± 4. Проходная не более 0,9.
Номинальные электрические данные

Напряжение накала, в .......... 6,3
Напряжение на аноде, в .......... 250
Напряжение на второй сетке, в ....... 250
Напряжение смещения на первой сетке, в ......... -12,5
Ток накала, ма ............ 450+40
Ток в цепи анода, ма ............ 45 ± 12
Ток в цепи второй сетки, ма ........ 7,5
Крутизна характеристики, ма/в ....... 4,1 + 1,1
Внутреннее сопротивление, ком ......... 52
Отдаваемая мощность при переменном напряжении на первой сетке 8,8 в и сопротивлении нагрузки в цепи анода 5000 ом, вт ........ не менее 3,6
Отдаваемая мощность при напряжении накала 5,7 в, вт ......... не менее 2,9
Коэффициент нелинейных искажений, % ...... 8

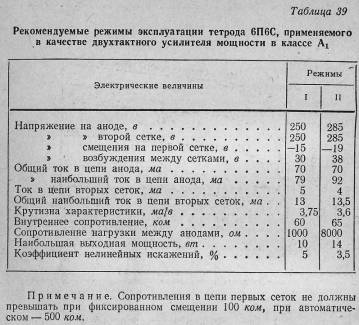

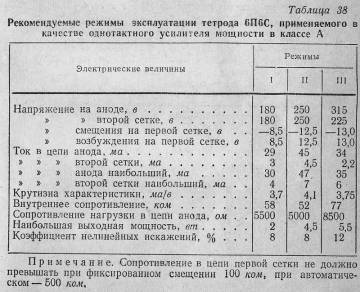

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ....... 6,9
Наименьшее напряжение накала, в ....... 5,7
Наибольшее напряжение на аноде, в ....... 350
Наибольшее напряжение на второй сетке, в ..... 310
Наибольшее напряжение между катодом и подогревателем, в ........ 100
Наибольшая мощность, рассеиваемая на аноде, вт ....... 13,2
Наибольшая мощность, рассеиваемая на второй сетке, вт ....... 2,2
Наибольший ток утечки между катодом и подогревателем, мка ....... 50
Наибольший ток эмиссии катода, ма ....... 100
Наибольшее сопротивление в цепи первой сетки при фиксированном смещении, ком .......100
То же, при автоматическом смещении, ком.....500

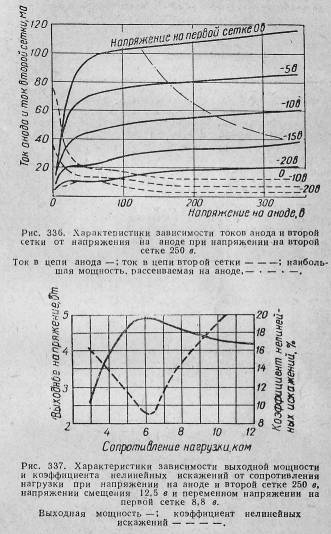

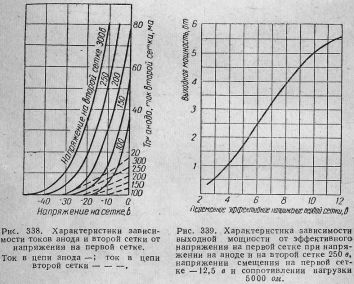

Основные электрические данные при низком анодном напряжении

Напряжение на аноде, в ........... 26
Напряжение на второй сетке, в ......... 26
Напряжение смещения на первой сетке, в ...... -1,5
Ток в цепи анода, ма ............. 2,5
Ток в цепи второй сетки, ма .......... 0,25
Крутизна характеристики, ма/в ......... 1,75
Внутреннее сопротивление, ком ........ 57
Оптимальное сопротивление в цепи анода, ком ....... 10
Отдаваемая мощность, мвт .......... 20
