1А1ПВзаимозаменяемость: 1А2П

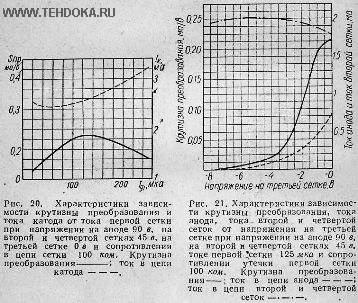

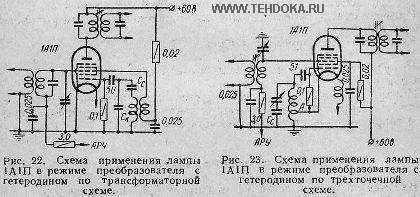

Гептод 1А1П предназначен для преобразования частоты. Применяется в супер гетеродинных приемниках и измерительной аппаратуре батарейного питания. Катод оксидный прямого накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 1000 час. Цоколь 7-штырьковый. Рекомендуется плюс батарейного накала соединять со штырьком 7, минус батарейного накала со штырьком 1 и шасси, а сопротивление утечки подключать к штырьку 5. Междуэлектродные емкости, пф Входная по третьей сетке ..... 7+1,4 Входная по первой сетке ......3.8 Проходная ........... не более 0,4 Выходная ........... 7+1,8 Номинальные электрические данные Напряжение накала, в ....... 1,2 Напряжение на аноде, в ...... 90 Напряжение на второй и четвертой сетках, в .......... 45 Ток накала, ма ......... 60±7 Ток в цепи анода*, ма ....... 0,64±0,3 Ток в цепи второй и четвертой сеток*, ма ............ 1,7 Ток в цепи катода*, ма....... 2,48 + 0,97 Крутизна преобразования*, ма/в ... не менее 0,16 Крутизна преобразования при напряжении накала 0,95 в, ма/в ..... не менее 0,13 Крутизна гетеродина**, ма/в.....не менее 0,825 Эффективное переменное напряжение на первой сетке, в ....... 15 Предельно допустимые электрические величины Наибольшее напряжение накала, в ..... 1,4 Наименьшее напряжение накала, в ..... 0,95 Наибольшее напряжение на аноде, в ..... 100 Наибольшее напряжение на второй и четвертой сетках, в ............. 75 Наибольшее напряжение на третьей сетке, в ..... 0 Наибольший ток катода, ма ........ 6,5 Наибольшее сопротивление в цепи третьей сетки, Мом .............. 1,0 Примечание: Лампа по третьей сетке (сигнальной) имеет удлиненную характеристику. Крутизну преобразования можно изменять, подавая на сигнальную сетку отрицательное напряжение до минус 10 в. Во всеволновых приемниках хорошо работает преобразователь, собранный по трехточечной схеме с дросселем в цепи накала. Количество витков катодной секции катушки гетеродина (вывод — земля) подбирают в пределах 7 - 10% от количества витков всей катушки (рис. 23). Высокочастотное напряжение на выводе катушки относительношасси должно быть 0,6 - 0,7 в. При правильном режиме работы гетеродинной части преобразователя ток в цепи первой сетки должен быть 50 - 250 мка. Микроамперметр включают между средним выводом катушки и сопротивлением сеточной утечки в месте разрыва провода и точке А. Дроссель состоит из 170 витков провода ПЭ 0,6 мм, намотанного на каркас длиной 20 мм и диаметром 10 мм между двумя щечками диаметром 40 мм. Расстояние между щечками равно 10 мм. Дроссель наматывается внавал. Схему преобразователя, изображенную на рис. 23, рекомендуется применять в приемниках, работающих на длинных и средних волнах. Гептод 1А1П можно заменить экономичной лампой типа 1А2П. При замене режим каскада необходимо перестроить. * При работе в динамическом режиме. Гетеродинная часть работает по трехточечной схеме с сопротивлением в цепи первой сетки 100 ком. ** При работе в режиме: напряжение на аноде гетеродина 45 в, напряжение на первой сетке 0 в.
