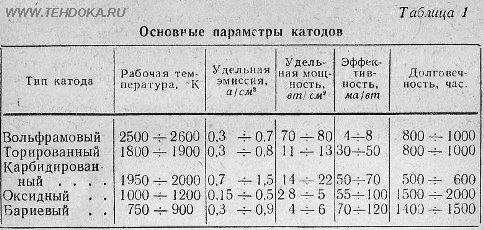

Катод является основным электродом любой электронной лампы, предназначенным для получения термоэлектронной эмиссии (испускания электронов металлом в раскаленном состоянии). Катоды, применяемые в настоящее время в электронных лампах, разделяются на две группы: катоды из чистых металлов и сложные. Наиболее распространенный тип катода из чистого металла — вольфрамовый. Он применяется в высоковольтных кенотронах, мощных генераторных лампах и рентгеновских трубках. В большинстве электровакуумных приборов применяются сложные катоды — оксидные и бариевые. Оксидный катод имеет слой окислов бария, стронция и кальция, нанесенный на металлическое основание из никеля или вольфрама. Бариевый катод состоят из вольфрамопого основания с нанесенным слоем металлического бария.Качества катодов характеризуются многими основными из которых являются: удельная эмиссия, эффективность и долговечность. Удельная эмиссия — параметр, характеризующий эмиссионную способность катода, определяемую величиной термоэлектронного тока, получающегося с единицы площади поверхности катода при нормальной рабочей температуре; выражается в ма/см2. Эффективность (экономичность) — ток термоэлектронной эмиссии, создаваемый катодом при рабочей температуре на один ватт мощности, затрачиваемой на нагревание катода; выражается в ма/вт. Долговечност ь (срок службы) — время, в течение которого ток эмиссии катода снижается до 0,8 своей величины; выражается в часах. Основные параметры катодов приведены в табл. 1.
Оксидные, катоды по способу нагрева делятся на два вида — с прямым и косвенным накалом (подогревные катоды). Первые могут работать только при постоянном токе, вторые — при постоянном и переменном. Подогревные оксидные катоды по сравнению с катодами косвенного накала (бариевыми) менее экономичны.Бариевые катоды применяются в основном в лампах батарейного питания, к которым предъявляется требование большой экономичности. Лампы с катодом косвенного накала питаются в основном током промышленной частоты 50 гц: емкость между катодом и нитью накала составляет примерно 10 пф. Долговечность всякой лампы зависит от правильной эксплуатации катода. В процессе эксплуатации необходимо поддерживать номинальное значение напряжения накала. Недокал и перекал нити приводит к разрушению катода, падению крутизны характеристики и уменьшению анодного тока. Нельзя также применять последовательное соединение нитей накала, кроме ламп, специально предназначенных для этого, так как при последовательном соединении у одной группы ламп катод может оказаться в режиме перекала, а у другой — недокала. При включении ламп, имеющих мощные вольфрамовые катоды, напряжение накала нужно подавать первоначально не полностью, а треть величины его номинального значения, так как сопротивление вольфрамовой проволоки в холодном состоянии почти в 14 раз меньше, чем в накаленном, и при включении полного напряжения накала происходит «скачок» тока, который выводит катод из строя.В настоящее время многие электронные приборы из серии приемно-усилительных ламп выпускаются с обычным сроком службы и с повышенной долговечностью (до 5000 час. и более). Такие лампы имеют дополнительное обозначение: букву Е, например 6П1П-Е, 6ПЗС-Е. Ряд ламп выпускаются также с повышенной надежностью и увеличенной механической прочностью. Такие лампы в обозначении имеют букву В, например 6П1П-В.
