Электронно-лучевые трубки предназначены для визуального наблюдения электрических процессов в измерительной аппаратуре; кинескопы— для наблюдения телевизионного изображения.

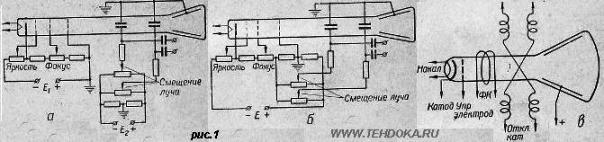

Электронно-лучевые трубки и телевизионные кинескопы разделяются на три вида: трубки с электростатическим отклонением и фокусировкой луча, трубки с магнитным отклонением и фокусировкой луча и трубки со смешанным управлением, в которых луч фокусируется, например, электрическим полем, а отклоняется -магнитным, либо наоборот. На рис. 1 показаны схемы включения электростатической и электромагнитной трубок.
При эксплуатации электронно-лучевых трубок необходимо следить за тем, чтобы напряжения на электродах не превышали величин, указанных в справочнике. Увеличение напряжения на электродах трубки больше допустимого, а также снижение анодных напряжений приводит к сокращению долговечности трубок. В настоящее время все приемные телевизионные трубки выпускаются с ионными ловушками, что устраняет появление ионного пятна на экране. Рекомендуется при включении трубок вводить яркость экрана медленно во избежание прожигания экрана при случайном отсутствии развертки. Все телевизионные трубки и большинство трубок, применяемых в измерительной аппаратуре, имеют короткое или среднее послесвечение.
Обозначения электронно-лучевых трубок состоят из четырех элементов:
первый - число, указывающее величину диаметра или диагонали экрана, см;
второй — буквы ЛО для осциллографических трубок и кинескопов с электростатическим отклонением и ЛК — для кинескопов с электромагнитным отклонением;
третий — число, указывающее порядковый номер типа трубки; четвертый — буква, обозначающая тип люминофора экрана , Б — белый, Ц — цветной.
