6А3П

Общие данные

6АЗП предназначен для применения в амплитудных ограничителях, детекторах частотно-фазомодулированных сигналов, а также для некоторых элементов счетных машин (каскады совпадений).

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

Цоколь штырьковый с пуговичным дном. Штырьков 7.

Междуэлектродные емкости, пф

Входная по первой сетке 4,7.

Входная по третьей сетке 1,9.

Выходная по первой сетке 4,0.

Выходная по третьей сетке 2,2.

Анод — первая сетка не более 0,007.

Анод — третья сетка 1,8.

Первая сетка — третья сетка не более 0,007.

Номинальные электрические данные

Напряжение накала, в ......... 6,3

Напряжение на аноде, в ......... 75

Напряжение на второй сетке, в ...... 75

Напряжение смещения на первой сетке, в ....... — 4

Ток накала, ма ........... 300 ± 25

Ток в цепи анода, ма..........4,5

Ток в цепи второй сетки, ма ....... 7

Обратный ток первой сетки, мка ...... 0,5

Крутизна характеристики по первой сетке, ма ...... 1,2

Крутизна характеристики по третьей сетке, ма/в ..... 0,95

Сопротивление в цепи первой и третьей сеток, Мом ...... 1,0

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ...... 7

Наименьшее напряжение накала, в ...... 5,7

Наибольшее напряжение на аноде, в ...... 150

Наибольшее напряжение на второй сетке, в ...... 100

Наибольший ток в цепи катода, ма ...... 20

Наибольшая мощность, рассеиваемая на аноде, вт ....... 1,2

Наибольшая мощность, рассеиваемая на второй сетке, вт .... 1,5

Наибольшее постоянное напряжение между катодом и подогревателем, в ..... 100

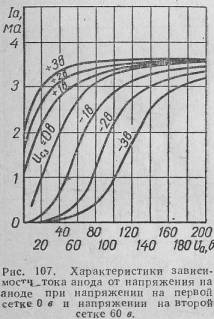

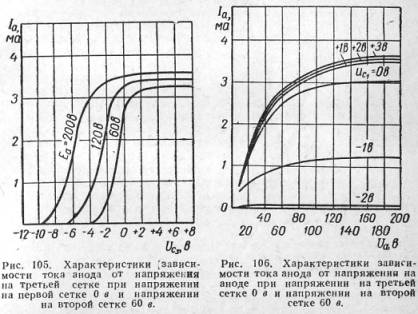

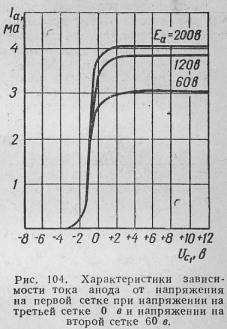

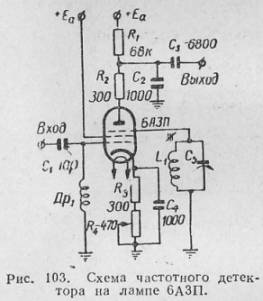

На рис. 103 входное напряжение, промодулированное по частоте, подводится к первой сетке лампы. Напряжение на контуре, включенном в цепь третьей сетки лампы, образуется за счет емкости между пространственным зарядом и первой сеткой. Поскольку эта емкость очень мала, то на частоте сигнала, равной резонансной частоте контура, напряжение на этом контуре (т. е. на третьей сетке) будет отставать по фазе от напряжения на первой сетке на 90°.

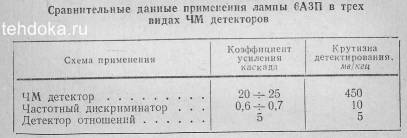

Если контур цепи третьей сетки настроить точно на частоту, равную промежуточной частоте ЧМ канала, то при модуляции изменение среднего значения анодного тока лампы будет пропорционально девиации частоты. Достоинства ЧМ детектора на лампе 6АЗП видны из табл. 13, где приведены основные параметры трех видов ЧМ детекторов.

При конструировании нужно иметь ввиду, что в цепи третьей сетки 6АЗП желательно использовать контур с добротностью не менее 100. При этом улучшается линейность и увеличивается размер прямолинейного участка детекторной характеристики.

Выходное напряжение детекторного каскада, собранного на лампе 6АЗП, можно повысить, увеличивая напряжение на второй сетке. Увеличение напряжения на аноде, а также изменение напряжений смещения на первой и третьей сетках существенного влияния на выходное напряжение не оказывают. Желательно выбирать напряжения смещения так, чтобы анодный ток покоя был равен 0,2—0,5 ма,

Лампа 6АЗП в качестве ЧМ детектора была испытана в телевизоре «Рекорд», где применение ее дало очень хорошие результаты.
