6Ж2Б

Общие данные

Пентод 6Ж2Б предназначен для использования в схемах формирования импульсов.

Применяется а импульсных схемах и ультракоротковолновой аппаратуре.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном миниатюрном оформлении.

Срок службы не менее 500 час.

Цоколь выводной проволочный. Выводов 7. Длина выводов не менее 35 мм при толщине 0,4 мм. Длина нелуженой части вывода от баллона не более 5 мм. Выводы гнущиеся.

Междуэлектродные емкости, пф

Входная 4,9 +- 0,85. Выходная 4,1 ± 1,0. Проходная не более 0,03. Между катодом и подогревателем не более 3.

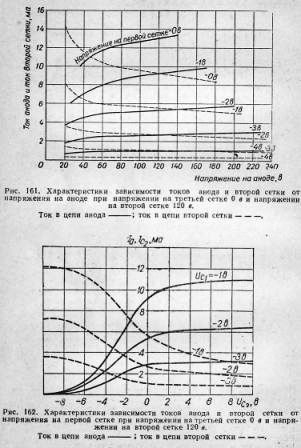

Номинальные электрические данные

Напряжение накала, в ....... 6,3

Напряжение на аноде, в ...... 120

Напряжение на третьей сетке, в .... 0

Напряжение на второй сетке, в ...... 120

Сопротивление в цепи катода для автоматического смещения, ом .... 200

Ток накала, ма .......... 200 ± 20

Ток в цепи анода, ма ...... 5,5±2

Ток в цепи второй сетки, ма ..... не более 6

Крутизна характеристики, ма/в .... 3,2 ± 1,3

Крутизна характеристики при напряжении накала 5,7 в, ма/в .... не менее 2,2

Предельно допустимые электрические величины

Наибольшее напряжение накала, в .......6,6

Наименьшее напряжение накала, в ....... 6,0

Наибольшее напряжение на аноде, в ....... 150

Наибольшее напряжение на второй сетке, в .... 125

Наибольшая мощность, рассеиваемая на аноде, вт ..... 0,9

Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 0,6

Наибольший ток в цепи катода, ма ....... 14

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем, мка ...... 20

Наибольшее сопротивление в цепи первой сетки, мОм ....... 1,0
