6Ж4

Общие данные

Пентод 6Ж4 предназначен для усиления напряжения высокой частоты.

Применяется в телевизионных устройствах в качестве усилителя высокой, промежуточной и видеочастот, в радиовещательных приемниках, в схемах смесителей с отдельным гетеродином и как апериодический усилитель высокой частоты. Может быть использован для усиления напряжения низкой частоты при условии питания нити накала постоянным током.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в металлическом оформлении.

Срок службы не менее 500 час.

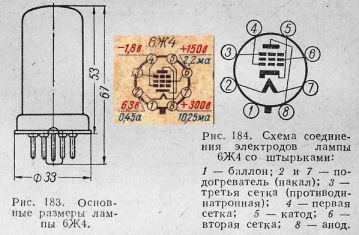

Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пф

Входная 11 ± 2,2. Выходная 5,0 ± 1,5. Проходная не более 0,015.

Номинальные электрические данные

Напряжение накала, в ....... 6,3

Напряжение на аноде, в ...... 300

Напряжение на второй сетке, в .... 150

Напряжение на третьей сетке, в ..... 0

Сопротивление в цепи катода для автоматического смещения, ом ...... 160

Ток накала, ма .......... 450 ± 25

Ток в цепи анода, ма ........ 10,25 ± 2,25

Ток в цепи второй сетки, ма ...... 2,2 ± 1,0

Ток в цепи анода при напряжении на первой сетке — 6 в, ма ..... не более 0,9

Крутизна характеристики, ма/в .... 9,0 ± 2,0

Крутизна характеристики при напряжении накала 5,5 в, ма/в ....... 5,5

Внутреннее сопротивление, Мом ..... 3,0

Входное сопротивление на частотах 45—60 мГц, ом ....... около 2600

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7

Наименьшее напряжение накала, в ....... 5,7

Наибольшее напряжение на аноде, в ....... 330

Наибольшее напряжение па второй сетке, в ..... 165

Наибольшая мощность, рассеиваемая на аноде, вm ...... 3,3

Наибольшая мощность, рассеиваемая на второй сетке, вт ..... 0,45

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем, мка ..... 20

Основные электрические данные при низком анодном напряжении

Напряжение на аноде, в .......... 26

Напряжение на второй сетке, в ......... 26

Напряжение смещения на первой сетке, в ..... —0,5

Ток в цепи анода, ма ............. 1

Ток в цепи второй сетки, ма .......... 0,3

Крутизна характеристики, ма/в ......... 3,1

Внутреннее сопротивление, ком ......... 160

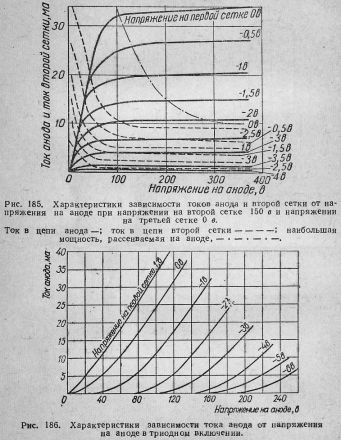

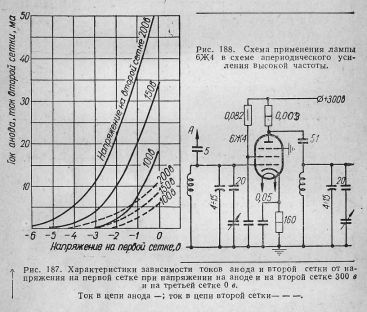

Изображенный на рис. 188 каскад дает усиление порядка 20 на длинных волнах и порядка 6- 8 на коротких волнах. Приведенная схема была использована в диапазоне частот от 20 до 30 Мгц и показала хорошие результаты. Данные емкостей конденсаторов соответствуют растянутому диапазону 13 м. Контурные катушки намотаны диаметром 10 мм и имеют количество витков: для сеточной катушки 18, для анодной 22, выполненных проводом 1,2 мм. Переменный конденсатор емкостью 390 или 450 пф. Емкость монтажа от 30 до 40 пф. В гетеродине контурная катушка имеет 16 витков провода 0,86 мм. Намотана на каркасе диаметром 8 мм с сердечником 6 мм. Емкость конденсатора, параллельного контуру, составляет 10 пф. Отвод от 1,5 витка, считая от заземленного конца. Все контурные катушки-намотаны проводом ПЭЛ или ПЭВ.

Применять лампу 6Ж4 для усиления промежуточной частоты рекомендуется.

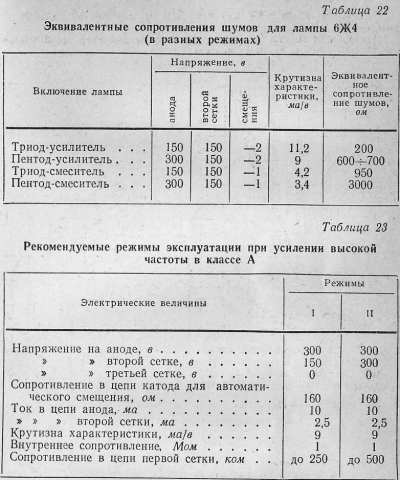

Примечания:

1. Вследствие большой крутизны характеристика применять фиксированное смещение не рекомендуется.

2. Режим I дает характеристику с резкой отсечкой, а режим II— удлиненную характеристику.

3. Режим I применяется при нерегулированном, а режим II при регулированном широкополосном усилении.

4. Третью сетку (противодинатронную) нужно соединять непосредственно с шасси.

Пентод 6Ж4 можно заменять аналогичным пальчиковым пентодом 6Ж5П. Результаты замены эффективны.
