6Ж7

Общие данные

Пентод 6Ж7 предназначен для усиления напряжения высокой частоты.

Применяется в супер гетеродинных приемниках в каскадах усиления промежуточной частоты с нерегулируемым усилением, как отдельный гетеродин в триодном включении, в предварительных каскадах усиления напряжения низкой частоты и в различной измерительной и регулировочной аппаратуре.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в металлическом оформлении.

Срок службы не менее 500 час.

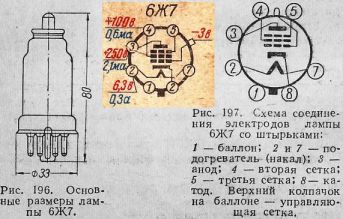

Цоколь октальный с ключом. Штырьков 7.

Междуэлектродные емкости, пф

Входная 7 ± 1,4. Выходная 12 ± 3,6. Проходная не более 0,005.

Номинальные электрические данные

Напряжение накала, в ......... 6,3

Напряжение на аноде, в ......... 250

Напряжение на второй сетке, в ...... 100

Напряжение на третьей сетке, в ..... 0

Напряжение смещения на первой сетке, в ...... —3

Ток накала, ма ........... 300 ± 25

Ток в цепи анода, ма ......... 2,1 ± 0,8

Ток в цепи второй сетки, ма ...... 0,6 ± 0,4

Крутизна характеристики, ма/в ..... 1,225 ± 0,0225

Крутизна характеристики при напряжении накала 5,7 в, ма/в ..... не менее 0,8

Внутреннее сопротивление, Мом ..... 1,2

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ....... 5,7

Наибольшее напряжение на аноде, в ....... 330

Наибольшее напряжение на второй сетке, в.....140

Наибольшая мощность, рассеиваемая на ан оде, вт ...... 0,8

Наибольшая мощность, рассеиваемая на второй сетке, вт ..... 0,11

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем, мка ...... 20

Основные электрические данные при низком анодном напряжении

Напряжение на аноде, в ............ 26

Напряжение на второй сетке, в ......... 26

Напряжение смещения на первой сетке ...... —1

Ток в цепи анода, ма ............ 0,4

Ток в цепи второй сетки, ма .......... 0,1

Крутизна характеристики, ма/в ......... 0,7

Оптимальное сопротивление в цепи анода, ком ... 48

Отдаваемая мощность, мвт .......... 5,5

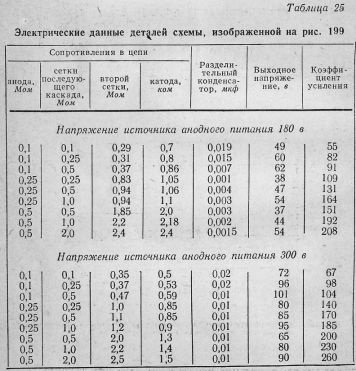

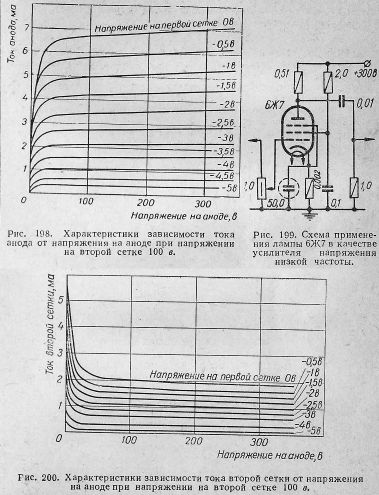

Коэффициент усиления схемы, изображенной на рис. 199, порядка 200. Наилучшие результаты дает эта схема в сочетании с выходным мощным тетродом 6ПЗС. В этом случае с анода 6ПЗС подается на катод 6Ж7 отрицательная обратная связь через конденсатор 0,1 мкф и сопротивления порядка 0,5 — 1,0 Мом. При этом электролитический конденсатор от катода 6Ж7 отключают. Если же между анодом 6ПЗС и катодом 6Ж7 включить RС-фильтры, то частотную характеристику всего тракта можно изменять в широких пределах.

Лампу 6Ж7 во всех случаях можно заменять лампой 6Ж8 или 6ЖЗП. Результаты замены эффективны. При замене лампы 6Ж7 в высокочувствительных микрофонных каскадах лампой 6Ж8 нужно помнить, что вследствие плохой изоляции катод—подогреватель лампа 6Ж8 имеет большой уровень фона.
