6Н12С

Общие данные

Двойной триод 6Н12С предназначен для усиления напряжения низкой частоты.

Может быть использован для усиления мощности низкой частоты в двухтактной схеме.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

Цоколь октальный с ключом. Штырьков 8.

Номинальные электрические данные (для каждого триода)

Напряжение накала, в .......... 6,3

Напряжение на аноде, в ......... 180

Напряжение смещения на первой сетке, в .......... —7

Ток накала, ма ............ 900 -+ 70

Ток в цепи анода, ма .......... 23 ± 8

Ток в цепи анода при напряжении на сетке —24 в, мка ......... 100

Разность анодных токов первого и второго триодов, ма ........... не более 5

Крутизна характеристики, ма/в ....... 6,4 ± 1,6

Крутизна характеристики при напряжении накала 5,7 в, ма/в ............ 4,1

Коэффициент усиления ......... 17 ± 3

Кратковременное изменение тока анода при напряжении на аноде 276 в, напряжении на первой сетке —14 в, эффективном напряжении на сетке 14 в и сопротивлении нагрузки 4,5 ком, ма . . . . 25

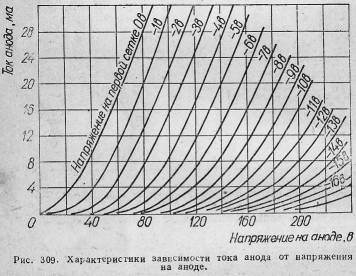

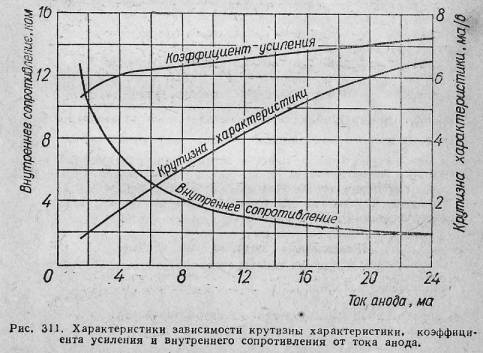

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ....... 300

Наибольший ток в цепи катода, ма ........ 34

Наибольшая мощность, рассеиваемая на аноде, вт........ 4,2

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем, мка ....... 30

Наибольшее сопротивление в цепи сетки при фиксированном смещении, ком ............ 100

Наибольшее сопротивление в цепи сетки при автоматическом смещении, ком ............ 500

В случае применения лампы 6Н12С в двухтактном каскаде усилителя мощности низкой частоты напряжение возбуждения нужно подавать с фазоинвертора, собранного на лампе 6Н7С. При анодном напряжении, равном 300 в, выходная мощность достигает 5 вт.
