6Н14П

Взаимозаменяемость:
Зарубежный аналог: ECC84

Общие данные

Двойной триод 6Н14П предназначен для усиления напряжения высокой частоты в каскадных схемах приемников, работающих а ультракоротковолновых диапазонах.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная первого триода (катод — сетка + подогреватель) ..... 4,9 ± 1,1

Входная второго триода (сетка—катод+подогреватель) ...... 2,6

Выходная первого триода (анод — сетка +подогреватель) ........ 2,9 ± 0,5

Выходная второго триода (анод—катод+подогреватель) ...... 1,5 ± 0,25

Проходная первого триода (анод — катод) не более ....... 0,3

Проходная второго триода (сетка — анод) не более ....... 1,8

Между анодами ...... 0,025 - 0,005

Номинальные электрические данные (для каждого триода)

Напряжение накала, в .......... 6,3

Напряжение на аноде, в ......... 90

Сопротивление в цепи катода для автоматического смешения, ом ....... 125

Ток накала, ма ........... 300 ± 30

Ток в цепи анода, ма ......... 10,5 ± 3

Крутизна характеристики, ма/в ...... 6,8±1,5

Крутизна характеристики при напряжении накала 5,7в, ма/в ...... не менее 4,3

Коэффициент усиления ........... 25

Входное сопротивление второго триода при частоте 60 Мгц, ком ......... 40

Входное сопротивление второго триода на частоте 200 Мгц, ком ......... 2

Эквивалентное сопротивление внутриламповых шумов, ом ....... 700

Предельно допустимые электрические величины  (для каждого триода)

Наибольшее напряжение накала, в ........ 7

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение па аноде, в ........ 180

Наибольшая мощность, рассеиваемая на аноде, вт ...... 1,5

Наибольшее постоянное напряжение между катодом и подогревателем, в .... 90

Наибольшее сопротивление в цепи сетки, Мом .... 1,0

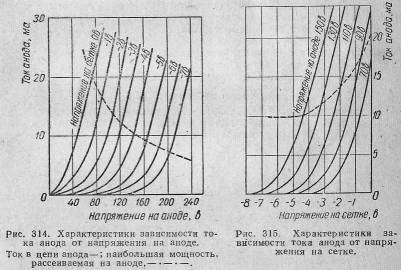

Лампа 6Н14П при работе в каскадных схемах на ультракоротковолновых диапазонах дает лучшие результаты, чем лампа 6НЗП, которая с этой целью применялась ранее.
