6П9

Взаимозаменяемость:
Зарубежный аналог: 6AG7

Общие данные

Пентод 6П9 предназначен для широкополосного усиления мощности. Применяется в телевизионной аппаратуре для усиления мощности сигналов изображения. Может быть применен в одноламповых усилителях мощности низкой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в металлическом оформлении.

Срок службы не менее 500 час.

Цоколь октальный с ключом. Штырьков 8. Для улучшения экранировки рекомендуется штырьки 1 и 3 соединять непосредственно с шасси.

Междуэлектродные емкости, пф

Входная 13 ± 1,5. Выходная 7,5±1. Проходная не более 0,06.

Номинальные электрические данные

Напряжение накала, в ........... 6,3

Напряжение на аноде, в .......... 300

Напряжение на второй сетке, в ........ 150

Напряжение смещения на первой сетке, в .... —3

Ток накала, ма ............ 650 ± 40

Ток в цепи анода, ма .......... 30 ± 10

Ток в цепи второй сетки, ма ........ 6,5 ± 2,5

Крутизна характеристики, ма/в ....... 11,7 ± 2,5

Отдаваемая мощность при напряжении накала 5,7 в, вт ....... не менее 2

Внутреннее сопротивление, ком ....... 130

Коэффициент нелинейных искажений, % .... 7

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ........ 330

Наибольшее напряжение на второй сетке, в ..... 330

Наибольшая мощность, рассеиваемая на аноде, вт ....... 9

Наибольшая мощность, рассеиваемая на второй сетке, вт ........ 1,5

Наибольшее постоянное напряжение между катодом и подогревателем, в .... 100

Наибольший ток утечки между катодом и подогревателем, мка ........ 40

Наибольшее сопротивление утечки в цепи первой сетки при фиксированном смещении, ком ....... 250

То же, при автоматическом смещении, Мом ..... 1

Основные электрические данные при низком анодном напряжении

Напряжение на аноде, в ........ 26

Напряжение на второй сетке, в ......... 26

Напряжение смещения на первой сетке, в ...... —1,2

Ток в цепи анода, ма .............. 2

Ток в цепи второй сетки, ма .......... 0,25

Крутизна характеристики, ма/в ......... 2,2

Внутреннее сопротивление, ком ......... 230

Особенности применения пентода 6П9 и рекомендуемые режимы эксплуатации

Пентод 6П9 в оконечном каскаде видеочастоты телевизионных приемников в классе А может быть применен в следующих разновидностях режима эксплуатации.

1. На первую сетку подается отрицательное смещение, устанавливающее рабочую точку на характеристике так, чтобы анодный ток при отсутствии сигнала был небольшим, порядка 8 - 10 ма. Напряжение сигнала, подводимое от детектора к сетке, должно иметь положительную полярность, т. е. должно увеличивать анодный ток.

2. Напряжение на первой сетке составляет около нуля, а напряжение сигнала, подводимое от детектора к сетке, имеет отрицательную полярность. Вследствие этого анодный ток при отсутствии сигнала имеет наибольшую величину (обычно 25-60 ма), а с появлением сигнала — уменьшается.

В этих режимах непосредственное соединение первой сетки лампы с сопротивлением нагрузки диодного детектора дает возможность подвести к управляющему электроду электронно-лучевой трубки так называемую постоянную составляющую напряжения.

3. В третьем режиме способ подачи напряжения сигналов изображения на первую сетку лампы характеризуется тем, что связь с предыдущей ступенью осуществляется через конденсатор, не пропускающий постоянную составляющую напряжения. Вследствие этого напряжение на первой сетке изменяется в обе стороны от напряжения смещения, а появление сигнала или изменение его величины почти не влияет на постоянную составляющую анодного тока.

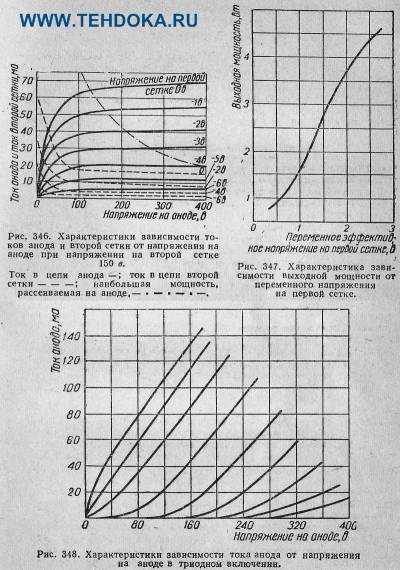

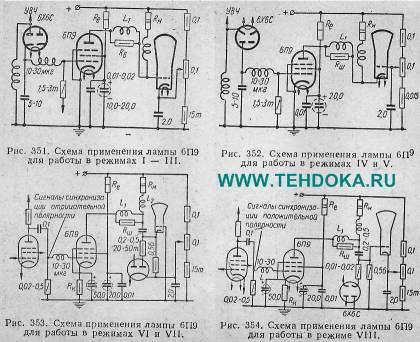

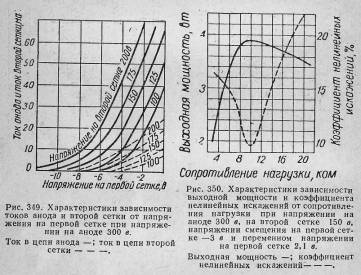

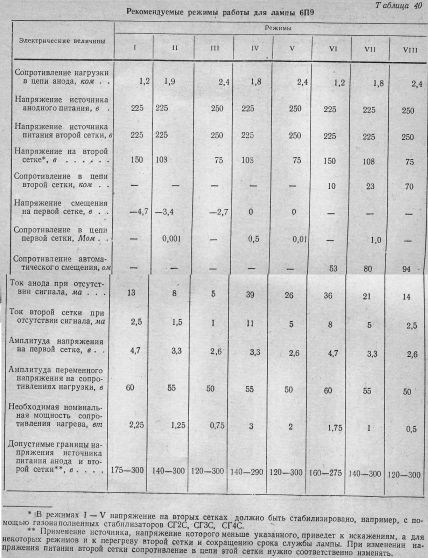

На рис. 351 — 354 приведены схемы применения пентода 6П9. Рекомендуемые режимы его применения в оконечной ступени усилителя сигналов изображения приведены в табл. 40.

В схемах, изображенных на рис. 353 и рис. 354, постоянная составляющая восстанавливается диодом, включенным в цепь управляющего электрода электронно-лучевой трубки.

Указанные в табл. 40 величины сопротивлений нагрузок Rн 1200, 1800 и 2400 ом при суммарной емкости 25 пф (выходной емкости лампы, входной емкости трубки, емкостей монтажа и корректирующих катушек L1 и L2) и хорошо отрегулированной коррекции обеспечивают время установления напряжения в оконечной ступени усилителя изображения соотстветвенно 0,03; 0,045 и 0,06 мксек.

Если это время равняется 0,06 мксек, то усиление на частоте 6 Мгц на 3 дб (1,4 раза) меньше, чем усиление на низких частотах, что значительно ухудшает качество принимаемого изображения.

Чтобы получить хорошее изображение, время установления не должно превышать 0,05-0,06 мксек. Это достигается уменьшением времени установления для отдельных ступеней приблизительно до 0,03 мксек. Для получения удовлетворительного изображения сопротивление нагрузки Rн должно составлять 2000—3000 ом (шунтирующая емкость берется равной 25 пф). Уменьшение сопротивления Rн до 1000—1500 ом значительно улучшает качество изображения.

Рекомендуемые в табл. 40 режимы рассчитаны на выходное напряжение 50, 55 и 60 в в соответствии с техническими условиями на электронно-лучевые трубки типа 18ЛК, 23ЛК и 31ЛК, у которых наибольший размах напряжения на управляющем электроде, необходимый для модуляции тока луча от 1 до 100 мка, составляет 30 в. При воспроизведении особенно ярких деталей изображения ток луча может достигать 200 мка, а чтобы получить темные участки, он может уменьшаться до 0,1 мка.

Можно считать, что для приведенных выше трех типов трубок наименьший размах напряжения, обеспечивающий полную модуляцию луча (от 0,1 до 200 мка), составляет 38 - 39 в. Нужно учитывать, что амплитуда импульсов синхронизации составляет 40 - 45% от наибольшего напряжения самих сигналов изображения, откуда полный размах напряжения, которое нужно подать на промежуток сетка-катод трубки, составляет около 55 в.

Указанные в таблице первые три варианта режима пентода 6П9 могут применяться в оконечных ступенях усилителей сигналов изображения, выполненных и по другим схемам.
