ГУ15

Общие данные

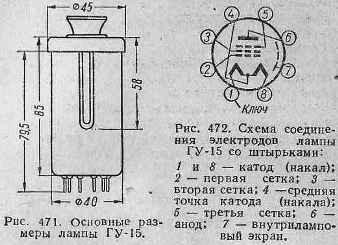

Пентод ГУ-15 предназначен для усиления мощности и генерирований колебаний высокой частоты. Может применяться в качестве усилителя мощности низкой частоты в двухтактных каскадах. Катод оксидный прямого накала. Работает в вертикальном положении, штырьками вниз. Выпускается в стеклянном бесцокольном оформлении. Срок службы не менее 1000 час. Выводы электродов штырьковые. Штырьков 8, первый находится против стеклянного выступа на баллоне.

Междуэлектродные емкости, пф

Входная 10,5 ± 1,5. Выходная 12,5 ± 2. Проходная не более 0,16.

Номинальные электрические данные

Напряжение накала, в .......... 4,4

Напряжение на аноде, в ......... 350

Напряжение на третьей сетке, в ....... 0

Напряжение на второй сетке, в ....... 200

Напряжение смещения на первой сетке, в .... 14+-5

Ток накала, ма ............ 68 + 60

Ток в цепи катода, ма ........... 85

Крутизна характеристики при напряжении на аноде 200 в и токе в цепи анода 50 ма, ма/в .... 4,7± 1

Выходная мощность*, вт ......... 12

Выходная мощность при напряжении накала 4 в,* вт ............... 9,6

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 4,8

Наименьшее напряжение накала, в ........ 4,0

Наибольшее напряжение на аноде, в ....... 400

Наибольшее напряжение на аноде в момент включения, в ......... 700

Наибольшее напряжение на второй сетке, в ..... 250

Наибольшее напряжение на второй сетке в момент включения, в ............... 500

Наибольшая мощность, длительно рассеиваемая на аноде, вт ............... 15

Наибольшая мощность, рассеиваемая на второй сетке, вт ............. 4

Наибольшая мощность, рассеиваемая на первой сетке, вт .......... 0,4

Наибольшая рабочая частота, Мгц ........ 60

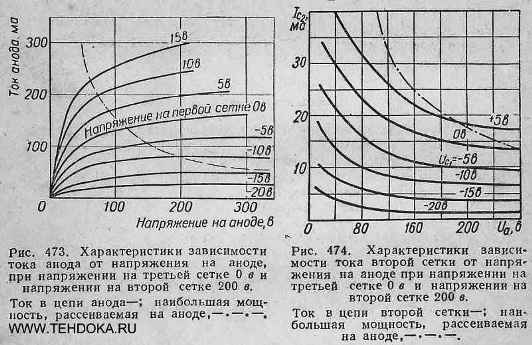

* В режиме усиления мощности: напряжение смещения на первой сетке минус 25 в, напряжение возбуждения 26 в, ток в цепи первой сетки 1,5 ма, ток в цепи второй сетки 13 ма, частота колебаний 6 Мгц.
