ГУ-68А

Взаимозаменяемость: ГУ-68Б, ГУ-68П.




Генераторные триоды для усиления высокочастотных колебаний на частотах до 30 МГц.
Оформление — металлокерамическое, с кольцевыми выводами катода и сетки. Охлаждение — принудительное: анода — водяное 120 л/мин; ножки — воздушное 200 м3/ч. Масса: 24 кг.
Основные данные
при Uн = 20В; Ua= 10 кВ; Ia = 0,1А
Ток накала ............. 315±15 А
Ток эмиссии катода (при Ua = 3 кВ) .... > 220А
Ток анода ............. > 8 А
Ток сетки ............. < 3 А
Напряжение запирания сетки ....... < -400 В
Крутизна характеристики (при Ua — 1 кВ; Ia = 10 и 14 А) .......... 130±15 мА/В
Коэффициент усиления (при Ua = 1 и 2 кВ; Ia = 10 А) ............ 34±4
Колебательная мощность на частоте 30 МГц(при Ua = 12 кВ) ...... > 250 кВт
Междуэлектродные емкости:
входная ............ < 300 пФ
выходная ............ < 6 пФ
проходная ........... < 105 пФ
Наработка ........... > 2000 ч

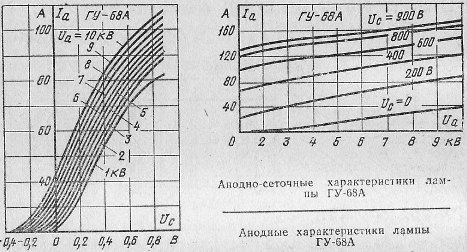

Предельные эксплуатационные данные
Ток накала пусковой ......... 450 А
Напряжение накала .......... 19—21 В
Напряжение анода .......... 12 кВ
Напряжение сетки .......... —1,5 кВ
Мощность, рассеиваемая анодом ...... 130 кВт
Мощность, рассеиваемая сеткой ...... 2,3 кВт
Рабочая частота ........... 30 МГц
Температура ножки и спаев керамики с металлом ........... 175°С
