ГУ-70Б

Взаимозаменяемость:




Генераторный тетрод для линейного усиления высокочастотных колебаний на частотах до 250 МГц. Оформление — металлокерамическое. Охлаждение — воздушное, принудительное 45 м3/ч. Масса 150 г.
Основные данные
при Uн = 6 В; Ua = 2 кВ; Uc2 = 400 В; Ia = 350 А
Ток накала ............. 3,1±0,5 А
Напряжение 1-й сетки ......... - 20±5 В
Ток 2-й сетки ............ < 8 мА
Коэффициснт усиления относительно 2-й сетки по 1-й сетке ......... 13,5±4,5
Крутизна характеристики ........ 22±6 мА/В
Время разогрева катода ....... <60 с
Колебательная мощность ........ > 250 Вт
Междуэлектродные емкости:
входная ............ < 29 пФ
выходная ............ < 7,5 пф
проходная ............ < 0,06 пф
Наработка ............. > 1000 ч

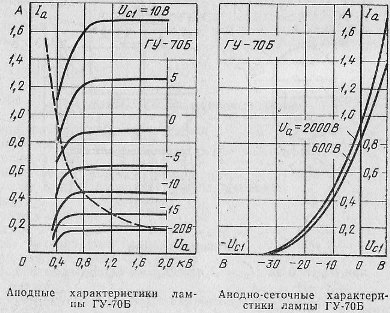

Предельные эксплуатационные данные
Ток катода, постоянная составляющая .... 360 мА
Ток катода (пиковое значение) ...... 1200 мА
Напряжение накала ........ 5,7-6, 3 В
Напряжение анода ......... 2кВ
Напряжение анода (пиковое значение) .... 3,5 кВ
Напряжение 2-й сетки ......... 400 В
Напряжение 1-й сетки ......... -150 В
Напряжение катод-подогреватель ..... 100 В
Мощность, рассеиваемая анодом ..... 350 Вт
Мощность, рассеиваемая 2-й сеткой .... 8 Вт
Мощность, рассеиваемая 1-й сеткой ... 2 Вт
Рабочая частота ........... 250 Гц
Температура анода и спаев металла с керамикой ............. 200°С
