ГУ-71Б


Взаимозаменяемость:




Генераторный пентод для линейного усиления однополосного сигнала, а также усиления высокочастотных колебаний на частотах до 75 МГц.

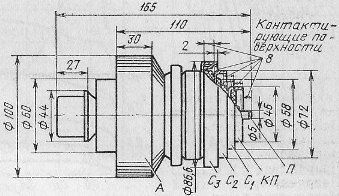

Оформление — металлокерамическое, с кольцевыми выводами сеток, катода, подогревателя и стержневым выводом подогревателя. Охлаждение — воздушное, принудительное: анода 60 м3/ч; ножки 10 м3/ч. Масса 1,7 кг.

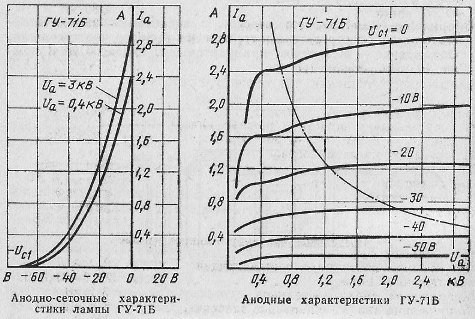

Основные данные
Uн=12,6В; Ua=1кВ; Uc2=350B; Uc3=0
Ток накала ............ 6,1±0,5 А
Ток 2-й сетки ............ < 92 мА
Напряжение 1-й сетки ......... -14±5 В
Крутизна характеристики ....... 60±10 мА/В
Время разогрева катода ........ < 3,5 мин
Колебательная мощность в режиме усиления, класс AB1 (при Ua = 3 кВ; Iс2= 92 мА на частоте 100 кГц) .......... > 1,3 кВт
Междуэлектродные емкости:
входная ............. 132,5±17,5 пф
выходная ............. < 35 пф
проходная ............ < 0,15 пФ
Наработка ............. > 1000 ч
Предельные эксплуатационные данные
Ток катода, постоянная составляющая ..... 1 А
Ток катода (пиковое значение) ...... 3,2 А
Напряженке накала ........ 12-13,2 В
Напряжение анода .......... 3,5 кВ
Напряжение анода (пиковое значение) .... 6,5 кВ
Напряжение 2-й сетки ......... 400 В
Напряжение 1-й сетки ......... -100 В
Напряжение 3-й сетки ......... 0
Мощность, рассеиваемая анодом ..... 1,5 кВт
Мощность, рассеиваемая 2-й сеткой .... 32 Вт
Мощность, рассеиваемая 1-й сеткой ..... 3 Вт
Рабочая частота ........... 75 МГц
Температура ножки, анода и спаев металла с керамикой ............. 200°С
