ГУ-76П
Взаимозаменяемость: ГУ-76А, ГУ-76Б

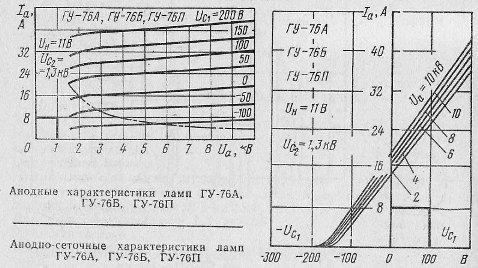

Генераторные тетроды для усиления мощности однополосных высокочастотных сигналов. Оформление — металлокерамическое. Охлаждение — принудительное: анода — испарительное; ножки и баллона воздушное 250 м3/ч. Масса: 16 кг. Основные данные при Uн= 11 В; Ua= 10 кВ; Uc2 = 1,3 кВ; Ia = 2А Ток накала ............. 170±20 А Ток 2-й сетки (при Ua = 2 кВ; Ia = 11 А) ...... < 0,9 А Ток анода нулевой .......... > 14,5 А Ток эмиссии катода (при Ua.имп = 0,4 кВ) ........ > 30 А Ток термоэлектронной эмиссии 1-й сетки (при Uс1= -1 кВ) ........... < 300 мкА Напряжение смешения ......... —185±15 В Напряжение запирания 1-й сетки ..... < —260В Крутизна характеристики (при Ua = 2 кВ; Ia = 8 и 11 А) ........... 103±13 мА/В Коэффициент усиления 1-й сетка относительно 2-й сетки (при Ua = 2 кВ; Uc2 = 1 и 1,3 кВ; Ia = 8 А) ........... 7,5+1,5 Выходная мощность (при Uc1 = 250 В) ...... > 40 кВт Междуэлектродные емкости: входная ............ 365+20-15 пф выходная ............ 40±5 пФ проходная ............ < 2,2 пФ Наработка ............. > 2000 ч Критерии наработки: ток анода в импульсе ...... > 18 А ток анода нулевой ......... > 12,8 А Предельные эксплуатационные данные Напряжение накала ............ 10,5—11,5 В Напряжение анода .......... 11 кВ Напряжение 2-й сетки ......... 1,5 кВ Напряжение 1-й сетки, мгновенное значение ........ —700 В Мощность, рассеиваемая анодом ..... 30 кВт Мощность, рассеиваемая 2-й сеткой ..... 900 Вт Мощность, рассеиваемая 1-й сеткой ..... 300 Вт Ток накала пусковой ......... 280 А Частота .............. 75 МГц
