Общие данные Стабилитрон СГ2П предназначен для стабилизации постоянного напряжения.
Применяется в измерительной аппаратуре, а также в супергетеродинных приемниках для стабилизации напряжений экранных сеток и анодных цепей гетеродинов.
Катод холодный. Баллон наполнен гелием. Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.

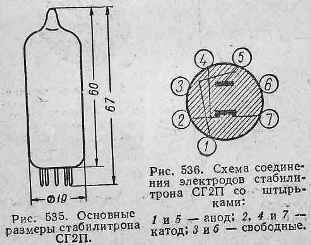

Цоколь штырьковый с пуговичным дном. Штырьков 7.
Номинальные электрические данные Напряжение стабилизации (напряжение горения), в .......... 108 ± 4
Напряжение зажигания, в ...... не более 133
Изменение напряжения горения при изменении тока, проходящего через стабилитрон, от 5 до 30 ма, в ....... не более 2.5
Предельно допустимые электрические величины Наибольший ток, проходящий через стабилитрон, ма .....30
Наименьший ток, проходящий через стабилитрон, ма ..... 5
Наибольшая шунтирующая емкость, мкф ....... 0,1
