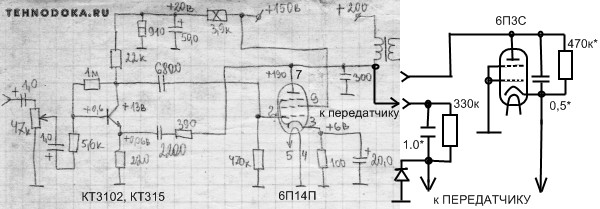

Модулятор на лампе и транзисторе Ниже изображена схема УНЧ с телевизора которую я использовал для изготовления модулятора на передатчик АМ диапазона на 3 мГц, для более чувствительной работы микрофона можно добавить ещё один каскад на транзисторе или использовать электретный микрофон.

подключение модулятора к передатчику через конденсатор(баночку ) и диод или через лампу используя её как ключ

подключение модулятора к передатчику через конденсатор(баночку ) и диод или через лампу используя её как ключ

Подключать модулятор к передатчику можно двумя вариантами:
1. Через конденсатор и подпиреть его диодом, как показано на схеме.
2. Использовать для этого лампу 6П3С как ключ.
