Усилитель мощности на ГУ-81, С.Пасько !!! При сборке и эксплуатации данных устройств соблюдайте меры безопасности, осторожно ВЫСОКОЕ напряжение.
Данный усилитель применяется в передатчиках КВ диапазона от 1,8 до 28 мГц. ГУ81 работает в сеточном режиме поэтому питание 1-й и 2-й сетки обязательно должно быть стабилизированным.

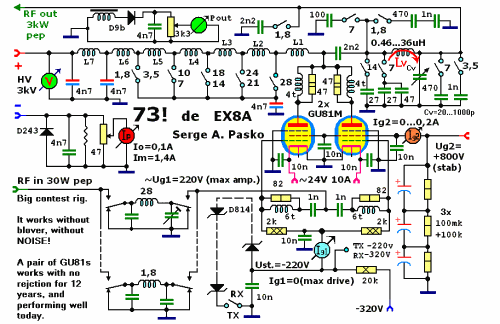

Схема усилителя мощности на ГУ-81

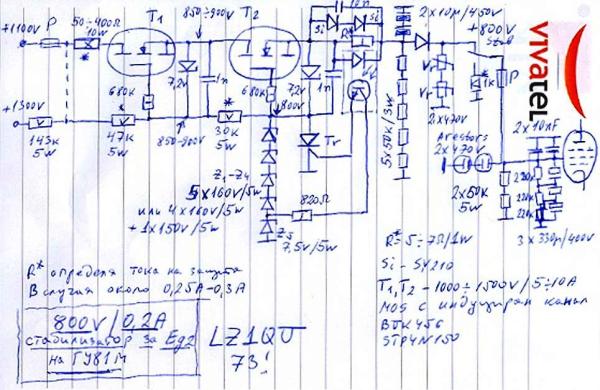

Для питания 2-й сетки усилителя мощности на ГУ-81 можно собрать стабилизатор на +800в по схеме которая изображена ниже, автор LZ1QU.

стабилизатор на +800в для питания ГУ-81
