Уоки-токи (приёмо-передатчики), Рудометов
Используя приведенные и описанные примеры радиоприемников и радиопередатчиков можно сконструировать достаточно простые радиостанции (уоки-токи).

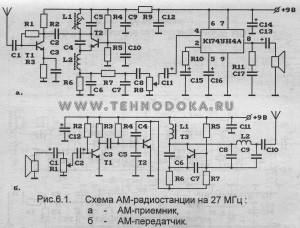

На рис.6.1 представлен пример АМ-радиостанции на 27 МГц. Данное устройство состоит из двух независимых частей: АМ-приемника (рис.6.1.а) и АМ-передатчика (рис.6.1.б).

Схема АМ-радиостанции на 27 мГц

Схема приемника повторяет устройство на рис.4.7.а и рис.4.7.б, передатчик - рис.5.11.
Данная радиостанция (рис.6.1) обеспечивает дальность связи на расстоянии в 100-200 м.

Используя в качестве радиопередатчика более мощное устройство можно существенно расширить дальность связи.

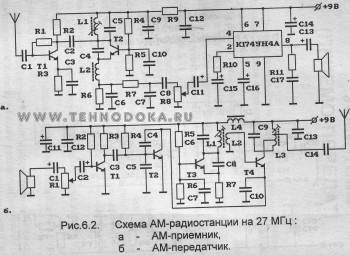

На рис.6.2 представлен пример АМ-радиостанции на 27 МГц большей мощности, чем предыдущее устройство. Данное устройство состоит из двух независимых частей: АМ-приемника (рис.6.2.а) и АМ-передатчика (рис.6.2.б).

Схема АМ-радиостанции на 27 мГц

Схема приемника повторяет устройство на рис.4.7.а и рис.4.7.б, передатчик- рис.5.12.
Данная радиостанция (рис.6.2) обеспечивает дальность связи на расстоянии в 300-500 м.

Комбинируя разные варианты радиоприемников и передатчиков можно построить широкий спектр радиостанций различной мощности и дальности. Раздельные независимые приемники и передатчики легче настраивать, легче модернизировать. Но такое решение обладает некоторой избыточностью и большей ценой по сравнению с объединенной схемой.

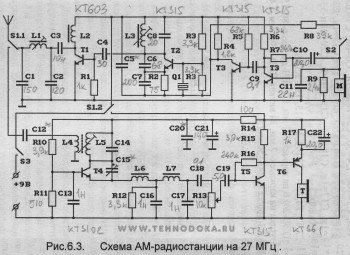

На рис.6.3 представлен пример АМ-радиостанции на 27 МГц, обеспечивающей дальность связи на расстоянии 1-2 км.

Схема АМ-радиостанции на 27 мГц

Элементы для схемы АМ-передатчика на рис.6.3:
R1=1к, R2=75, R3=3.3K, R4=1.2к, R5=68к, R6=3.3к, R7=240к, R8=39к, R9=2.4к, R10=3.9K, Rll=510, R12=3.3K, R13=10K, R14=100, R15=3.9к, R16=240K, R17=1K;
Cl=150 C2=120, С3=10н, С4=30, С5=10н-33н, С6=68, C7=200, C8=20 C9=0.1 С10=20мкФ, Cll=0.022, С12=100-300, С13=1н, C15=15-30, С16=1н, С17=1н, С18=0.1, С19=5мкФ, С20=10н-33н, С21=10мкФ, С22=20мкФ;
T1 - КТ603, Т2,ТЗ,Т4,Т5 - КТ3102, КТ315, Т6 - КТ361;
L1 - 8 витков ПЭВ-2 0.6 на каркасе 5-7 мм, L2 - ВЧ-дроссель 80-150 мкГн, L3, L5 - катушки на каркасе 6-7 мм, 14 витков ПЭВ-2 0.2 мм, L4 -2 витка, L6, L7 - ВЧ-дроссель, 60-150 мкГн.

* Уоки-токи (приёмо-передатчики), Рудометов. djvu (85КБ)
