Генераторный пентод предназначен для работы в качестве усилителя высокочастотных колебаний на частотах до 50 МГц. Оформление - стеклянное с цоколем. Рабочее положение - вертикальное, баллоном вверх. Охлаждение - естественное. Основные параметры при Uн=12,6 В, Ua=2 кВ, Uc2=0,6 кВ, Iа=200 мА

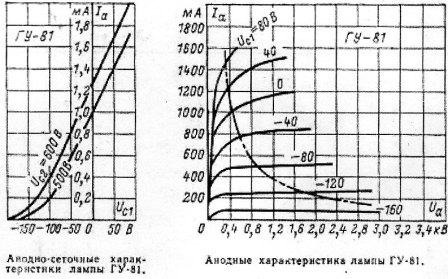

Ток накала ............ < 10,5 А
Ток 1-й сетки обратный (при Uн=13,6 В, Uа=3 кВ) .............. <50 мкА
Проницаемость 1-й сетки относительно 2-й сетки (при Uc2=0,5 и 0,6 кВ) .............. 31 5 ± 4 5
Крутизна характеристики (при изменении Uc на 10 В) .............. 5,5 ± 1 Колебательная мощность:
на частоте 50 МГц при Uc1=200 В, la=600 мА, Iс2=200 мА .............. >400 Вт
на частоте 12 МГц при Ua=1,5 кВ, la=500мА .............. > 750 Вт
Междуэлектродные емкости, пФ:
сетки - катод ............ 28,5 + 3,5
анод - катод .......... 23,5 ±2,5
1-я сетка -анод .............. <0,1
1-я сетка - 3-я сетка ............. 4,0 ± 1,5
Долговечность средняя ............... > 1000 ч
Критерий долговечности: колебательная мощность на частоте 12 МГц ............... > 675 Вт
