Передатчик АМ 3мГц
Терминатор-3мГц

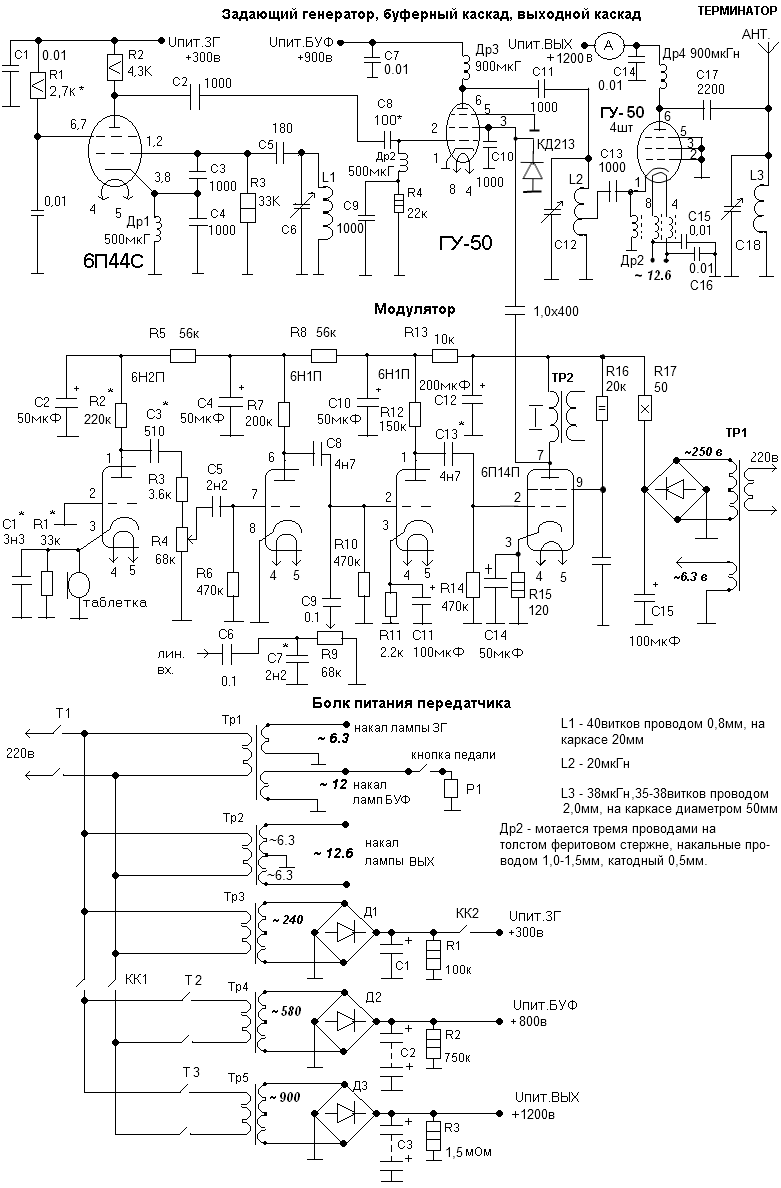

схема передатчика полностью на одном листе .jpeg (37КБ)

Задающий генератор.

Для достижения стабилизации частоты в управляющей сетке необходимо использовать конденсаторы КСО группы Г +-5%. Контур мотается на каркасе диаметром 20мм, проводом диаметра 0,8мм 40 витков.

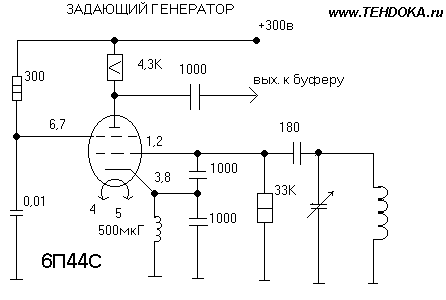

схема задающего генератора для АМ передатчика

Буферный каскад

Из схемы всё ясно. Её можно упростить убрав Др2 и всё остальное подходящее к нему. Поставить одно сопротивление 27к от управляющей сетки на массу. Также можно подавать модуляцию один вывод трансформатора сразу на 3-ю ножку, а другой на массу всё остальное убрать. Модулятор должен быть ламповый и выдавать на выходе модуляционного трансформатора 200вольт и выше.

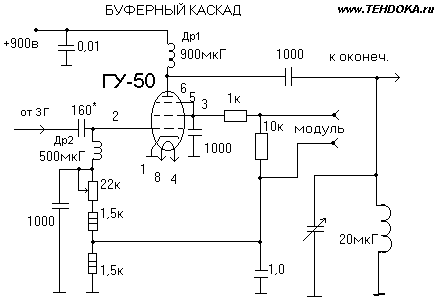

схема буферного (промежуточного) каскада на ГУ-50 для АМ передатчика


Модулятор для АМ передатчика

Данный модулятор я использую для модулирования буферного каскада который изображён выше.

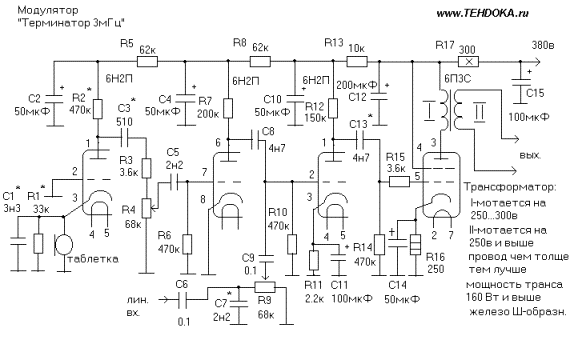

схема лампового модулятора (УНЧ) для АМ передатчика

Микрофонный каскад выполнен на одной половинке 6Н2П. Микрофон используется электретный (таблетка). С1 ограничивает его по высоким частотам, чтоб не заводился. R1, R2 подбирают для установки напряжения на микрофоне (влияет на чувствительность) оно должно быть в пределах 1,5…3,0 в (зависит от типа микрофона). С3 регулируют частоту звучания, ниже- выше.
Дальше идёт два предварительных каскада. R4 регулятор громкости микрофона. R9 регулятор громкости лин.входа (магн., проигрыватель компакт дисков, компьютер и т.д.), также он является регулятором тембра для микрофона. С13 регулируют частоту звучания.
Оконечный каскад собран на 6П3С (можно две в паралель). Трансформатор можно намотать самому, данные показаны на схеме. Хорошо также работает силовой Ш-обр. трансформатор со старенького телевизора «Рекорд, Весна» (ТС-180). Вообще с трансами рекомендую поэкспериментировать, из разных видов выбрать лучший. При подключении к передатчику возможно понадобиться изменять полярность подключения вторичной обмотки.

Выходной каскад

Др1 мотается проводом 0,23-0,35мм на керамическом каркасе диаметром 10-15мм, четыре секции по 80 витков в навал. Др2 мотается тремя проводами на толстом феритовом стержне (с любого приёмника где есть магнитная антенна) накальные проводом 1,0-1,5мм катодный 0,5мм. Мотается до полного заполнения оставив место для его крепления. Контур мотается на каркасе диаметром 50мм проводом 2,0мм 35-38 витков. Для более полного расчёта П-контура можно использовать программу: жми сюда.

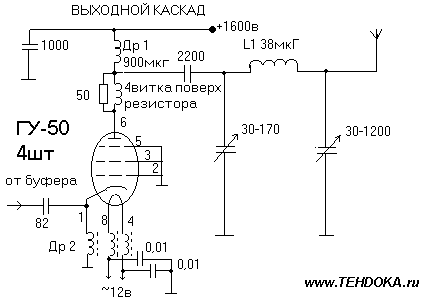

схема выходного каскада АМ передатчика на ГУ-50


Антенна

Аненна используемая с этим передатчиком "Американка" длина полотна 48м проводом 1,6мм снижения 12м проводом 1,0мм. Снижение подключается на растоянии 1/3 от горячего конца.

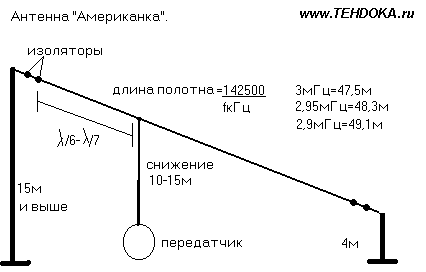

антенна Американка

Но можно использовать любую другую антенну, какая вам нравиться!
