УМ на ГУ-81 для КВ диапазона

!!! При сборке и эксплуатации данных устройств соблюдайте меры безопасности, осторожно ВЫСОКОЕ напряжение.

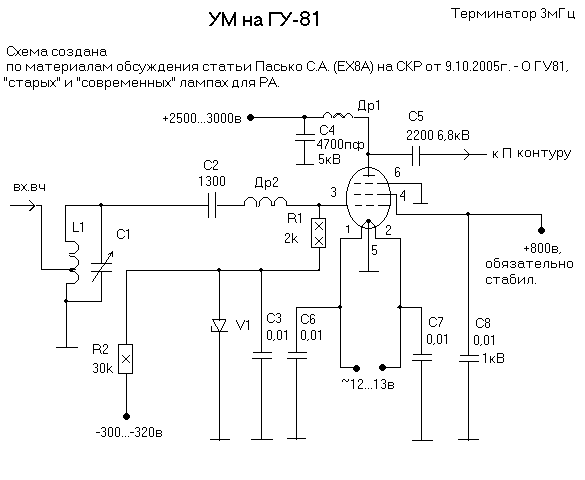

Сеточный режим:

схема усилителя мощности, УМ передатчика на ГУ-81, сеточный режим

L1,C1-контур согласования между каскадами, на схеме изображён для согласования с транзисторным каскадом(50 Ом), для согласования с ламповым каскадом лучше подойдёт П-контур или Г-контур с отводами в сторону УМ. Данные контура и конденсатора зависят от раб. частоты.

R1-набирается из МЛТ-2, ВС-2, ВС10...20, Резисторы со спиральной канавкой в проводящем слое не годятся из-за высокой паразитной индуктивности. при сборке необходимо минимизировать индуктивность выводов, для чего их максимально укоротить. от этого зависит устойчивость усилителя. Лучший вариант - ТВО20.

V1 - цепочка любых стабилитронов на 200В.

Др1-ВЧ дросель 100мкГн, мотается на фарфоровом каркасе проводом расчитаным на соотвеоствующий ток потребления лампы.

Др2-антипаразитный дроссель - это резистор МЛТ1-150ом, на котором намотано 6 витков провода ПЭВ 0,8 (ставится если хотите включить две лампы в паралель).

Особенности монтажа:
*Минимизировать длину выводов всех блокирующих конденсаторов.
*Точки заземления всех блокирующих конденсаторов и вх. контура связать широкими шинами из тонкой медной фольги со средним выводом катода. Фольгу эту не лудить припоем всю, только в месте припайки выводов.
*Защитную сетку заземлять только в подвале шасси, "рог" оставить свободным, никуда не присоединяя, его заземление вблизи выходных цепей чревато потерей устойчивости.

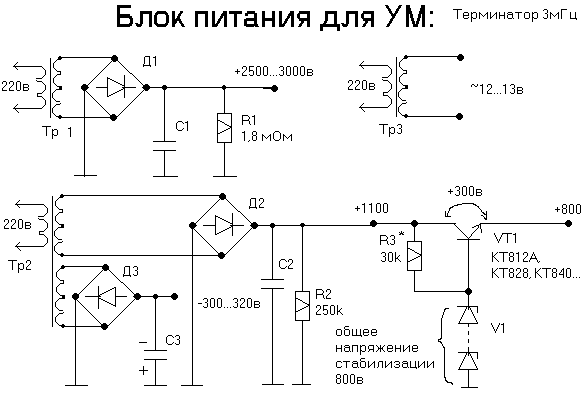

Блок питания для УМ на двух лампах ГУ-81

схема блока питания для усилителя мощности, УМ передатчика на ГУ-81

Тр1-мощность не менее 5кВт, вторичная обмотка мотается проводом диам. от 1,2мм, на переменное напряжение около 2300в.
Д1-диодный мост, в плече 5шт Д248Б(600в,5а), итого 20шт, или любые другие на соответствующий ток и напряжение.
R1-ставится для постепенной разрядки конденсаторов после отключения источника питания.
Тр2-мощность не менее 160Вт, вторичная обмотка мотается проводом диам. 0,2мм, на переменное напряжение около 800в. Другая вторичка мотается проводом диам. 0,1мм, на переменное напряжение около 220в.
Д2-диодный мост, в плече 2шт 1N4007(1000в,1а), итого 8шт, или любые другие на соответствующий ток и напряжение.
С2-четыре электролитических конденсатора соединённых последовательно по 200мкФ 350в, или соответствующую "баночку".
VT1-высоковольтный транзистор (Uк-э не менее 400в, мощность >45Вт), крепится на радиаторе.
V1-КС650 5шт плюс Д814В 5шт,все соединяются последовательно, при необходимости крепятся на радиаторе.
R2-ставится для постепенной разрядки конденсаторов после отключения источника питания.
R3-с помощью его подбирается оптимальный режим работы стабилитронов.
Д3-диодный мост, Д226Б по одному в плечо, или любые другие на соответствующее напряжение и ток.
С3-электролитический конденсатор на 200мкФ 350в. При этом не забудьте изолировать его корпус от общей массы!
Тр3-мощность не менее 260Вт, вторичная обмотка мотается шиной или проводом расчитанным на ток 20А, напряжение 12...13в.

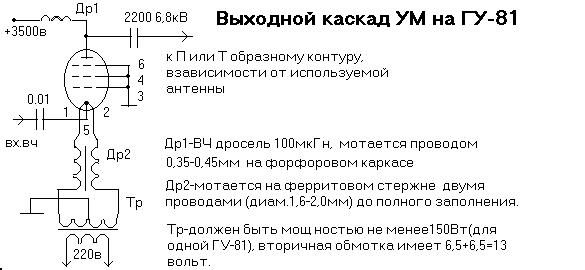

Заземлённый режим:

схема усилителя мощности, УМ передатчика на ГУ-81, заземлённый режим
