Линейный усилитель на ГУ-50, радио 11.1980г
В.Кобзев, Г.Рощин, С.Севостьянов
!!! При сборке и эксплуатации данных устройств соблюдайте меры безопасности, осторожно ВЫСОКОЕ напряжение.
Данный усилитель применяется в передатчиках КВ диапазона на диапазонах 10, 15, 20, 40, 80м.
Усилитель мощности радиостанции первой категории предназначен для совместной работы с лю бым трансивером имеющим выходную мощность 20...50 Вт например КРС-78,КРС-28.
Параметры усилителя
Диапазоны, м ....... 10, 15, 20, 40, 80
Подводимая мощность, Вт
       в телеграфном режиме ..... 200
       в режиме однополосной модуляции на пике огибающей ...... 400
Выходное сопротивление, Ом .......... 50...75
Нелинейные искажения третьего порядка пo отношению к уровню выходного сигнала, дБ, не более ........ -30

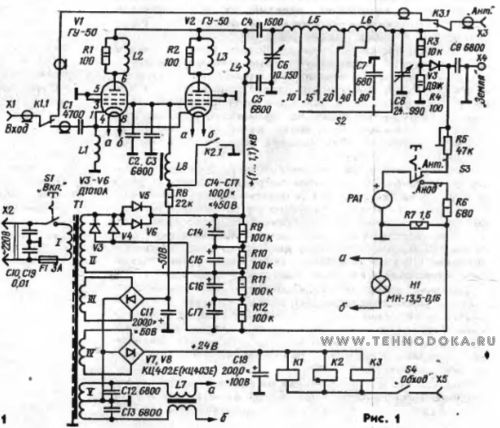

схема усилителя мощности на ГУ50
Принципиальная схема.
Усилитель мощности содержит один каскад на двух пентодах ГУ-50, включенных по схеме с заземленной сеткой (рис.1) Входное гнездо X1 усилителя соединяется с выходом трансивера отрезком коаксиального кабеля длиной 0,8...1 и с волновым сопротивлением 75 Ом.
При замыкании гнезда Х5 на землю контактами педали или VOX трансивера срабатывают реле K1—КЗ. При этом сигнал с выхода трансивера через контакты K1.1 подается на катоды пентодов, выход П контура через контакты КЗ.1 и разъем Х3 подключается к антенне, а управляющие сетки пентодов соединяются с корпусом усилителя мощности через дроссель L8 и контакты К2.1. В отсутствие тока в обмотках реле антенна подключается в обход усилителя мощности к выходу трансивера (через гнезда ХЗ, X1 и нормально замкну тые контакты реле К3.1, К1.1), а управляющие сетки ламп получают запираю щее смещение через резистор R8 и дроссель L8.
Настройка П-контура в пределах диапазонов осуществляется конденсатора ми переменной емкости С6 и С8 При работе усилителя мощности в диапазонах 10, 15, 20 и 40 м переключатель S1 замыкает накоротко часть витков катушек L5 и L6 П контура или всю катушку L6, а при работе в диапазоне 80 м параллельно выходному конденсатору контура С8 включается дополнительно конденсатор С7.
Измерительный прибор PAI может быть включен переключателем S3 на измерение анодного тока ламп или на контроль уровня выходного сигнала усилителя (выпрямитель собран на диоде V3) - Сигнал с пыхода П контура подается на диод через делитель, состоящий из резисторов RЗ и R4. Резистор R5 служит для калибровки прибора при работе его в качестве измерителя уровня выходного сигнала усилителя Сопротивления резисторов R6 и R7 зависят от тока полного отклонения и сопротивления примененного стрелочного прибора.
Питание усилителя осуществляется от сети переменного тока с помощью трех выпрямителей с общим сетевым трансформатором T1. Высоковольтный выпрямитель, от которого подается напряжение +1...1,1 кВ на аноды пентодов, выполнен по схеме с удвоением напряжения на кремниевых столбах V3 - V6 типа Д1010А с электролитическими конденсаторами C14-С17. В выпрямителе, вырабатывающем запирающее смещение -50 В на управляющие сетки пентодов, используется один мост блока KЦ403E и конденсатор С11. Питание обмоток реле производится от выпрямителя, в который входит второй мост того же блока и конденсатор С18; выходное напряжение этого выпрямителя около 24 В при токе 0,3...0,4 А. Подогреватели ламп ГУ-50 питаются от обмотки V сетевого трансформатора, рассчитанной на напряжение 12,6 В при токе до 1,5 А.

монтаж усилителя мощности на ГУ50    монтаж усилителя мощности на ГУ50
Конструкция.
Усилитель мощности имеет размеры 270х 150X325 мм. Шасси с боковыми стенками, передней и задней панелями образуют единую конструкцию со съемной верхней П-образной крышкой. На передней панели усилителя расположены ручки переключателя диапазонов S2, конденсаторов переменной емкости С6 и С8. выключатель питания S1, измерительный прибор PA1 его переключатель S3, кнопка S4 «обход» и лампочка Н1 сигнализирующая о включении питания. На заднюю панель выведены: коаксиальные гнезда X1 «Вход» и ХЗ «Антенна» зажим Х4 «3емля» и дер жатель предохранителя F1.

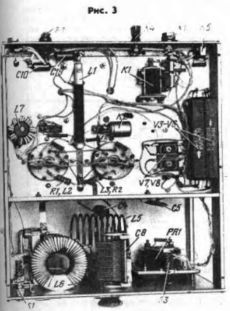

Сверху шасси установлены (рис. 2) ламповые панели, катушки П-контура L5, L6, конденсаторы переменной емкости С6, С8, переключатель диапазонов S2 сетевой трансформатор T1 и электролитические конденсаторы высоковольтного выпрямители C14 — C17. Последние смонтированы на плате из стеклотекстолита размерами 85x105 мм и закрыты сверху украшенной на стойках изолирующей платой, во избежание поражения током при случайном прикосновении оператора к корпусам конденсаторов. Остальной монтаж расположен снизу шасси (рис.3).
Реле K1 и К3 должны быть высокочастотными с напряжением срабатывання 24 В; можно применить реле типа «Торн» или от радиостанции РСБ-5 Реле К2 - типа РЭС-9, паспорт PC4.524.200. Конденсатор C6 любого типа емкостью 10...150 пФ С зазорами между пластинами не менее 1,5...2 мм. Конденсатор С8 — сдвоенный блок конденсаторов переменной емкости от радиовещательного приемника ёмкостью 12...495 пФ, его секции включены параллельно. Конденсаторы постоянной емкости в высокочастотных цепях - керамические типа КТ-2, КТ-3. Электролитические конденсаторы в выпрямителях — типа К50-7. Переключатель диапазонов S2 типа ПГК-5П-4Н; для повышения надежности его два направления запараллелены.

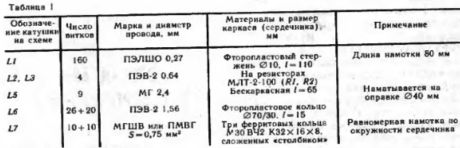

Конструктивные данные катушек и дросселей приведены в табл.1. В качестве катушки L4 применен дроссель от радиостанции РСБ-5. В отсутствие такого дросселя его можно намотать в один слой проводом ПЭЛШО 0,35 на стержне диаметром 18 и длинной 120 мм из фторопласта или иного материала с малыми диэлектрическими потерями. на длине 80 мм намотку производят виток к витку и далее на длине 15 мм с переменным, прогрессивно увеличивающимся шагом Дроссель L8 нормализованный, типа ДМ-0,1-500 мкГ.

данные катушек и дросселей усилителя мощности на ГУ50

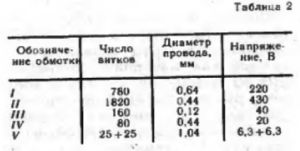

Сетевой трансформатор Т1 выполнен на ленточном магнитопроводе ШЛ25Х40; его намоточные данные и действующие значения напряжений обмоток приведены в табл. 2. Все обмотки выполнены проводом ПЭВ-2. Между обмоткой / и высоковольтной обмоткой II расположен экран в виде одного слоя провода ПЭВ-2 0,12. Обмотка //должна быть особо надежно изолирована от других обмоток.

намоточные данные и действующие значения напряжений обмоток cетевого трансформатора

Настройка усилителя мощности производится обычными методами, которые неоднократно описывались в радио любительской литературе. Описанный усилитель мощности длительно и надежно работал совместно с трансиверами КРС-78 и KPC-28 на радиостанциях UW4HZ и UA4HAD.

внешний вид усилителя мощности на ГУ50


* Линейный усилитель на ГУ50. djvu (149КБ)
